Chip IC ASM4242 Bộ điều khiển máy chủ Universal Serial Bus 4 40G
Tổng quan sản phẩm về ASM4242
ASM4242 là bộ điều khiển máy chủ Universal Serial Bus 4 (USB4®) có các cổng thượng nguồn với 4 làn PCI Express 4.0 và hai cổng nhận DisplayPort 4 làn, cùng với các cổng hướng xuống với hai cổng USB4.
Bộ điều khiển này hỗ trợ nhiều giao thức đường hầm và chế độ thay thế USB 3.2 và DisplayPort, cung cấp băng thông cao lên đến USB4 Gen 3x2 40Gbps, USB 3.2 SuperSpeedPlus Gen 2x2 20Gbps và DisplayPort HBR3 x4 lên đến 32,4Gbps. Tuân thủ Thông số kỹ thuật USB4 Rev 1.0, Tiêu chuẩn VESA DisplayPort V1.4a, Chế độ thay thế VESA DisplayPort trên Tiêu chuẩn USB Type-C V2.0 và Thông số kỹ thuật cơ bản PCI Express Rev 4.0 V1.0.
Các tính năng chính Của ASM4242
- Kết nối PCI Express USP và hai cổng nhận DisplayPort với hai DFP USB4
- Bộ định tuyến USB4 tích hợp với Bộ điều khiển máy chủ có thể mở rộng, bộ chuyển mạch PCI Express và bộ lặp tín hiệu DisplayPort LTTPR/Non-LTTPR
- Tuân thủ đặc tả Bộ điều khiển máy chủ có thể mở rộng phiên bản 1.2
- Hỗ trợ giao diện GPIO, SPI và UART
- Bus chính I2C cho bộ điều khiển phân phối nguồn ngoài
- Tải lên firmware qua SPI ROM ngoài
- Bộ dao động tinh thể 25MHz ngoài
- Bộ điều khiển trải phổ tích hợp
- Yêu cầu nguồn: nguồn bình thường 3,3V/1,8V/1,1V và nguồn chờ 3,3V/1,1V
- BGA flip chip 11x11 mm² với mảng bi 23x23
Cổng thượng nguồn PCI Express Của ASM4242
- Bốn làn cổng thượng nguồn PCIe Gen 4
- Băng thông tối đa lên đến 16Gbps mỗi làn
- Hỗ trợ quản lý nguồn liên kết PCI Express
- Đầu vào đồng hồ tham chiếu vi sai 100MHz
- Chế độ SRIS và hỗ trợ MSI/MSI-X
Cổng nhận DisplayPort Của ASM4242
- Hai cổng nhận DP với bốn làn mỗi cổng
- Tuân thủ DP V1.4a với hỗ trợ cấp HBR3
- Băng thông tối đa lên đến 8,1Gbps mỗi làn
- Hỗ trợ cắm nóng DP
Cổng hướng xuống USB
- Hai DFP USB4 với nhiều giao thức đường hầm
- Quản lý nguồn liên kết USB4/USB 3.2
- Tương thích USB4 Thunderbolt 3
- Hỗ trợ chế độ thay thế DP và chế độ USB 3.2 Gen 2x2
- Chức năng nhiều IN của USB 3.2, giao thức BOT và UAS
- Tương thích ngược với chức năng và thiết bị USB cũ
- Hỗ trợ sự kiện từ xa/đánh thức và cắm nóng
Tuân thủ ngành Của ASM4242
- Thông số kỹ thuật USB4 Phiên bản 1.0
- Thông số kỹ thuật USB 3.2 Phiên bản 1.0
- Thông số kỹ thuật cáp và đầu nối USB Type-C Phiên bản 2.0
- Tiêu chuẩn VESA DisplayPort Alt Mode trên USB Type-C Phiên bản 2.0
- Tiêu chuẩn VESA DisplayPort (DP) Phiên bản 1.4a
- Thông số kỹ thuật cơ bản PCI Express Phiên bản 4.0 Phiên bản 1.0
- Thông số kỹ thuật cơ điện thẻ PCI Express 2.0
- Thông số kỹ thuật cơ điện thẻ Mini PCI Express 1.2
- Thông số kỹ thuật giao diện quản lý nguồn bus PCI Phiên bản 1.2
- Thông số kỹ thuật bus cục bộ PCI Phiên bản 3.0

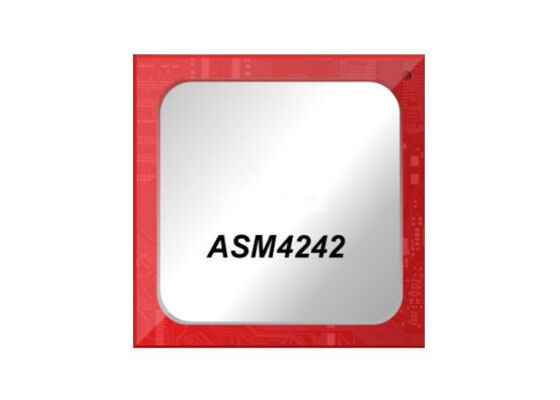

Hình ảnh sản phẩm Của ASM4242
