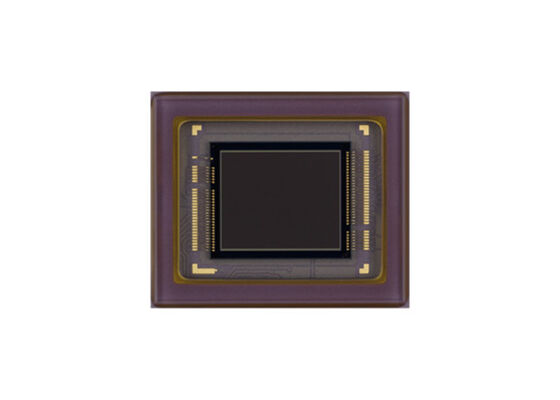

IC cảm biến IMX515-AAQN Cảm biến hình ảnh thể rắn CMOS 6,43 mm đường chéo có độ nhạy cao với mức tiêu thụ điện năng thấp

IMX515 là cảm biến hình ảnh thể rắn loại pixel tích cực CMOS đường chéo 6,4 mm (Loại 1/2,8) với mảng pixel vuông và 8,46 M pixel hiệu dụng. Chip này hoạt động với nguồn điện ba lần là analog 2,9 V, kỹ thuật số 1,1 V và giao diện 1,8 V, đồng thời có mức tiêu thụ điện năng thấp. Độ nhạy cao, dòng tối thấp và không bị nhòe được đạt được thông qua việc áp dụng bộ lọc màu sơ cấp R, G và B. Chip này có màn trập điện tử với thời gian tích hợp điện tích có thể thay đổi.

• Chấm loại pixel tích cực CMOS
• Mạch điều chỉnh thời gian tích hợp, trình điều khiển H/V và mạch giao tiếp nối tiếp
• Tần số đầu vào: 24 MHz / 27 MHz / 37,125 MHz / 72 MHz / 74,25 MHz
• Số pixel ghi đề xuất: 3840 (H) × 2160 (V) khoảng 8,29 M pixel
• Chế độ đọc: Chế độ quét toàn bộ pixel, Chế độ gộp 2/2 dòng ngang/dọc, Chế độ cắt cửa sổ, Chế độ đọc hướng ngang/dọc - Đảo ngược/Bình thường
• Tốc độ đọc: Tốc độ khung hình tối đa ở chế độ quét toàn bộ pixel: 12 bit: 52,2 khung hình/giây, 10 bit: 61,6 khung hình/giây
• Chức năng dải động cao (HDR): HDR đa phơi sáng, HDR chồng lấp kỹ thuật số
• Chức năng đồng bộ hóa cảm biến
• Chức năng màn trập tốc độ thay đổi (độ phân giải đơn vị 1H)
• Chức năng CDS/PGA: 0 dB đến 30 dB: Độ lợi tương tự 30 dB (bước 0,3 dB), 30,3 dB đến 72 dB: Độ lợi tương tự 30 dB + Độ lợi kỹ thuật số 0,3 dB đến 42 dB (bước 0,3 dB)
• Hỗ trợ I/O: Đầu ra dữ liệu nối tiếp CSI-2 (2 làn / 4 làn), đầu ra RAW10 / RAW12

• Camera an ninh
• Camera FA
• Camera công nghiệp
