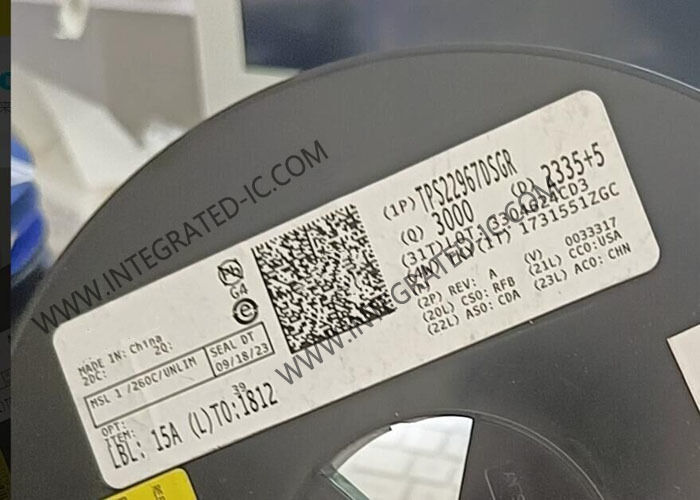

TPS22967DSGR Chip mạch tích hợp 5.5V 4A 22mΩ Chuyển tải kháng cự cực thấp

Thiết bị TPS22967 là một bộ chuyển tải tải đơn kênh RON cực thấp, nhỏ với bật điều khiển. Thiết bị chứa một MOSFET N-channel có thể hoạt động trên phạm vi điện áp đầu vào từ 0,8 V đến 5.5 V và có thể hỗ trợ dòng điện liên tục tối đa 4 A. Chuyển đổi được điều khiển bởi một đầu vào on / off (ON), có thể giao tiếp trực tiếp với tín hiệu điều khiển điện áp thấp.một kháng cự kéo 225-Ω được thêm vào để giải phóng đầu ra nhanh chóng khi công tắc được tắt.

TPS22967 có sẵn trong một gói WSON nhỏ, tiết kiệm không gian 2-mm × 2-mm 8-pin (DSG) với bộ đệm nhiệt tích hợp cho phép tiêu hao điện năng cao.Thiết bị được đặc trưng để hoạt động trong phạm vi nhiệt độ không khí tự do từ -40 °C đến 85 °C.

• Chuyển tải một kênh tích hợp
• Phạm vi điện áp đầu vào: 0,8 V đến 5,5 V
• Chống RON thấp
• RON = 22 mΩ ở VIN = 5 V (VBIAS = 5 V)
• RON = 22 mΩ ở VIN = 3,6 V (VBIAS = 5 V)
• RON = 22 mΩ ở VIN = 1,8 V (VBIAS = 5 V)
• 4-A Điện chuyển đổi liên tục tối đa
• Dòng điện tĩnh thấp (50 μA)
• Mức ngưỡng đầu vào điều khiển thấp cho phép sử dụng logic 1,2 V, 1,8 V, 2,5 V và 3,3 V
• Thời gian tăng lên có thể cấu hình
• Khả năng xả nhanh (QOD)
• WSON 8-Pin Package với Thermal Pad

• Ultrabook
• Notebook và Netbook
• Máy tính bảng
• Điện tử tiêu dùng
• Set-Top Box và cửa ngõ nhà ở
• Hệ thống viễn thông
• ổ đĩa trạng thái rắn
