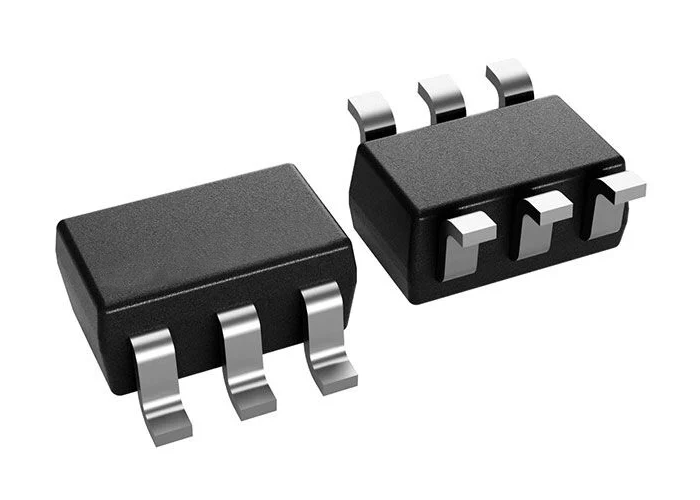

INA213BIDCKR Chip mạch tích hợp 26V Bi-Directional High-Precision Current Sense Amplifier
INA213 là một màn hình điện áp đầu ra, hiện tại-shunt (còn được gọi là bộ khuếch đại cảm biến dòng) thường được sử dụng để bảo vệ quá mức, đo chính xác dòng để tối ưu hóa hệ thống,hoặc trong các mạch phản hồi vòng kín. Các thiết bị này có thể cảm nhận sự sụt giảm qua các shunt ở điện áp chế độ thông thường từ -0.3V đến 26V, độc lập với điện áp cung cấp.
Thông số kỹ thuật của INA213
| Số kênh |
Kênh 1 |
| GBP - Sản phẩm tăng băng thông |
80 kHz |
| Vcm - Điện áp chế độ thông thường |
12V |
| CMRR - Tỷ lệ từ chối chế độ thông thường |
120 dB |
| Ib - Dòng Bias đầu vào |
28 uA |
| Vos - Điện áp đầu vào |
5 uV |
| Điện áp cung cấp - Max |
26 V |
| Điện áp cung cấp - phút |
2.7 V |
| Dòng điện cung cấp hoạt động |
100 uA |
| Lỗi tăng |
0.02 % |
| Nhiệt độ hoạt động tối thiểu |
-40 °C |
| Nhiệt độ hoạt động tối đa |
+125 °C |
| Lợi nhuận V/V |
50 V/V |
| Trọng lượng đơn vị |
28 mg |
Đặc điểm của INA213
- Định dạng được cập nhật để phù hợp với bố cục và dòng chảy TI mới
- Phạm vi chế độ chung rộng: -0,3 V đến 26 V
- Điện áp chuyển đổi: ±35 μV (tối đa, INA210)
- Khả năng thả giọt 10mV toàn diện
- Lỗi tăng (tối đa trên nhiệt độ): ± 0,5% (phiên bản C), ± 1% (phiên bản A và B)
- 0.5-μV/°C Offset Drift (Tối đa)
- 10-ppm/°C Gain Drift (Tối đa)
- Điện tĩnh: 100 μA (tối đa)
- Các gói SC70 và UQFN mỏng: Tất cả các mô hình
Các ứng dụng của INA213
- Máy tính xách tay
- Máy di động
- Thiết bị viễn thông
- Quản lý năng lượng
- Bộ sạc pin
