Chip Tích hợp Mạch UCC23513BDWYR với Cách ly 5700Vrms, Nguồn 4.5A, Tải 5.3A và Trình điều khiển Cổng Cách ly CMTI 150kV/µs Tương thích Opto

Chip Tích hợp Mạch UCC23513BDWYR với Cách ly 5700Vrms, Nguồn 4.5A, Tải 5.3A và Trình điều khiển Cổng Cách ly CMTI 150kV/µs Tương thích Opto
Chip Tích hợp Mạch UCC23513BDWYR với Cách ly 5700Vrms, Nguồn 4.5A, Tải 5.3A và Trình điều khiển Cổng Cách ly CMTI 150kV/µs Tương thích Opto

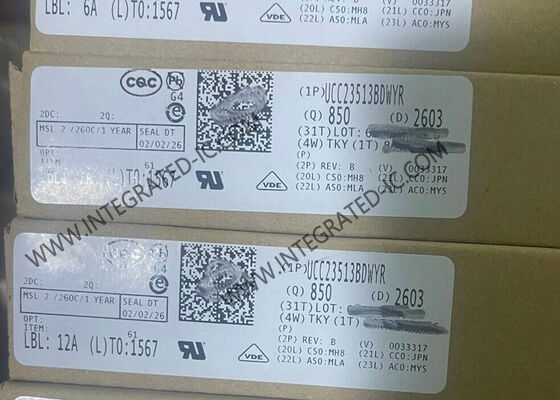

Hình ảnh lớn :  Chip Tích hợp Mạch UCC23513BDWYR với Cách ly 5700Vrms, Nguồn 4.5A, Tải 5.3A và Trình điều khiển Cổng Cách ly CMTI 150kV/µs Tương thích Opto

Thông tin chi tiết sản phẩm:
Nguồn gốc: CN
Hàng hiệu: Original Factory
Chứng nhận: Lead free / RoHS Compliant
Số mô hình: UCC23513BDWYR
Thanh toán:
Số lượng đặt hàng tối thiểu: 10
Giá bán: Contact for Sample
chi tiết đóng gói: SOIC-6
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: T/T
Khả năng cung cấp: 10000 miếng mỗi ngày
Tiếp xúc

Chip Tích hợp Mạch UCC23513BDWYR với Cách ly 5700Vrms, Nguồn 4.5A, Tải 5.3A và Trình điều khiển Cổng Cách ly CMTI 150kV/µs Tương thích Opto

Mô tả
Mã sản phẩm: UCC23513BDWYR Số lượng kênh: 1
Điện áp - Cách ly: 5700Vrms Chế độ chung Miễn dịch thoáng qua (Tối thiểu): 150kV/µs
Độ trễ lan truyền tpLH / tpHL (Tối đa): 105ns, 105ns Độ rộng xung Độ méo (Tối đa): 28ns, 25ns (Tối đa)

UCC23513BDWYR Chip mạch tích hợp tăng cường một kênh Opto tương thích điều khiển cổng cô lập
Mô tả sản phẩm

Các trình điều khiển UCC23513BDWYR là các trình điều khiển cổng tách biệt, một kênh, tương thích với quang học cho IGBT, MOSFET và SiC MOSFET, với nguồn 4.5A và 5,3A nguồn đầu ra và 5.7kVRMS tăng cường cách ly. Phạm vi điện áp cung cấp cao 33V cho phép sử dụng các nguồn cung cấp hai cực để điều khiển hiệu quả IGBT và FET điện SiC. UCC23513BDWYR có thể điều khiển cả FET năng lượng bên thấp và bên cao. Key features and characteristics bring significant performance and reliability upgrades over standard optocoupler based gate drivers while maintaining pin-to-pin compatibility in both schematic and layout design.

Thông số kỹ thuật
Parameter Giá trị
Nhiệt độ hoạt động tối thiểu -40°C
Nhiệt độ hoạt động tối đa +125°C
Sự phân tán quyền lực 750 mW
Sự chậm phát triển - tối đa 105 ns
Thời gian tăng 28 ns
Thời gian mùa thu 25 ns
Số lượng tài xế 1 Tài xế
Số lượng đầu ra 1 Sản xuất
Điện xuất 5 A
Điện áp đầu ra 14V đến 33V
Điện áp cung cấp - Max 30 V
Điện áp cung cấp - phút 15 V
Công nghệ SiC
Loại Mặt cao, mặt thấp
Các đặc điểm chính
  • 5.7kVRMS trình điều khiển cổng cách ly một kênh với đầu vào tương thích với quang
  • Pin-to-pin, giảm nâng cấp cho các trình điều khiển cổng tách biệt
  • 4.5A nguồn / 5.3A bể bơi, dòng điện đầu ra đỉnh
  • Điện áp cung cấp ổ đĩa đầu ra tối đa 33V
  • 8V (B) hoặc 12V VCC UVLO tùy chọn
  • Khả năng phát ra từ đường sắt sang đường sắt
  • 105ns (tối đa) độ trễ phổ biến
  • 25ns (tối đa) tương thích chậm từ phần này sang phần khác
  • 35ns (tối đa) biến dạng thời gian xung
  • 150kV/μs (tối thiểu) miễn dịch tạm thời chế độ chung (CMTI)
  • Tuổi thọ của rào chắn cách ly >50 năm
  • Khả năng xử lý điện áp cực ngược 13V trên giai đoạn đầu vào hỗ trợ khóa nối
  • Bao bì kéo dài SO-6 với độ trượt và độ trống > 8,5 mm
  • Nhiệt độ giao điểm hoạt động, TJ: -40°C đến +150°C
  • Có khả năng an toàn chức năng
  • Tài liệu có sẵn để hỗ trợ thiết kế hệ thống an toàn chức năng
  • Chứng chỉ liên quan đến an toàn:
    • 8000VPK cách ly tăng cường theo DIN V VDE V0884-11: 2017-01 (Đang tiến hành)
    • 5.7kVRMS cách ly trong 1 phút mỗi UL 1577
Ứng dụng
  • Máy điều khiển động cơ công nghiệp
  • Các nguồn điện công nghiệp, UPS
  • Máy biến đổi năng lượng mặt trời
  • Sưởi ấm bằng cảm ứng
