Cảm biến góc từ kỹ thuật số cấu hình độ chính xác cao, băng thông rộng MA600A

MA600A là một cảm biến góc từ cao độ chính xác, băng thông cao phát hiện vị trí góc tuyệt đối của nam châm vĩnh cửu, thường là một xi lanh được nam châm theo đường kính trên trục quay.Với cảm biến kháng nam châm đường hầm chính xác tích hợp (TMR), MA600A đạt được băng thông cao và độ chính xác cao (INL), làm cho nó trở thành một giải pháp lý tưởng cho điều khiển vị trí và robot.

MA600A hỗ trợ một loạt các cường độ từ trường và cấu hình lắp đặt: cuối trục (trên trục) và trục bên (ngoài trục).Bộ nhớ không biến động trên chip (NVM) cung cấp lưu trữ cho các thông số cấu hình, bao gồm vị trí góc không tham chiếu, cài đặt ABZ, UVW và điều chế chiều rộng xung (PWM).

MA600A được hiệu chỉnh tại nhà máy để đạt được một lỗi (INL) dưới 0,6 ° trong phạm vi nhiệt độ hoạt động của nó.Bảng chỉnh sửa có thể cấu hình bởi người dùngLỗi kết quả (INL) sau khi hiệu chỉnh bởi người dùng có thể nhỏ hơn 0,1 °.

Giao tiếp với MA600A có thể được thực hiện thông qua giao diện ngoại vi hàng loạt (SPI) và giao diện hàng loạt đồng bộ (SSI).cho phép đọc góc SPI liên tục của nhiều cảm biến, giảm thiểu số pin I / O được sử dụng bởi thiết bị điều khiển.

• <0,6° lỗi (INL)
• <0,1° Lỗi (INL) sau khi hiệu chuẩn người dùng bằng bảng tìm kiếm 32 điểm trên chip
• Bộ mã hóa góc tuyệt đối có thể cấu hình từ 12 bit đến 15 bit
• băng thông cao (ví dụ: 12kHz ở độ phân giải 12,5-bit)
• Không có độ trễ
• Phạm vi từ trường từ 10mT đến 100mT
• Giao diện thiết bị ngoại vi hàng loạt (SPI) để đọc góc kỹ thuật số và cấu hình chip
• Đánh giá góc SPI trong cấu hình chuỗi Daisy được hỗ trợ
• Synchronous Serial Interface (SSI) để đọc góc số
• Incremental ABZ Quadrature Encoder Interface với các xung có thể cấu hình mỗi lượt (1 đến 4096)
• Khả năng phát ra bộ mã hóa UVW gia tăng
• Phương pháp điều chế chiều rộng xung (PWM) đầu ra tuyệt đối
• Tùy chọn nhiều lượt hoặc tốc độ đầu ra
• 3.3V cung cấp
• 7.5mA Điện tĩnh (IAVDD + IDVDD)
• -40 °C đến +125 °C Nhiệt độ hoạt động

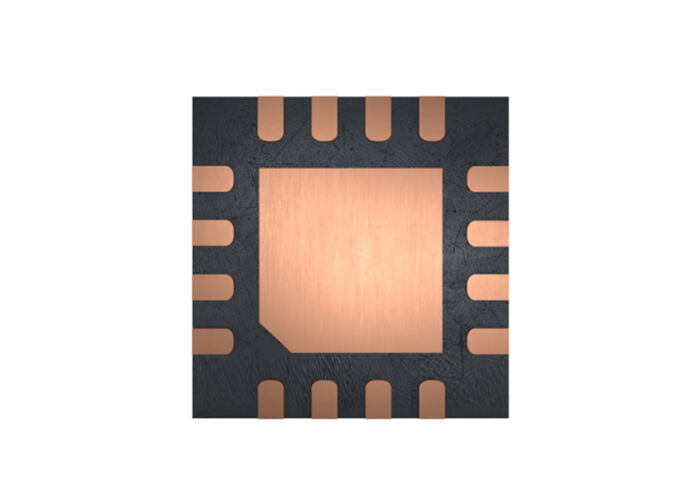

• Có sẵn trong một gói nhỏ QFN-16 (3mmx3mm)

• Robot học
• Các bộ mã hóa nhiều lượt
• Điều khiển vị trí
• Kiểm soát tốc độ
