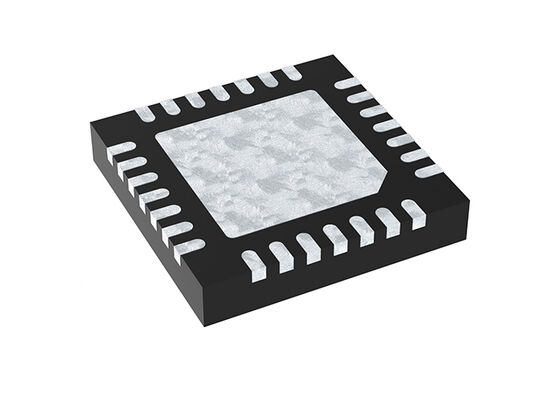

EM9304V01LF28B IC Bluetooth Năng lượng thấp BT 5.0 Năng lượng thấp SOC trong gói QFN-28

EM9304 là một mạch tích hợp (IC) nhỏ gọn, tiêu thụ điện năng thấp được tối ưu hóa cho các sản phẩm hỗ trợ Bluetooth® 5.0 năng lượng thấp. Kiến trúc linh hoạt cho phép nó hoạt động như một IC đồng hành với bất kỳ sản phẩm dựa trên ASIC hoặc MCU nào hoặc như một Hệ thống trên chip (SoC) hoàn chỉnh. Các ứng dụng tùy chỉnh có thể thực thi từ bộ nhớ lập trình một lần (OTP) và các thiết bị ngoại vi kỹ thuật số (SPI hoặc I2C) có thể giao tiếp với các thiết bị bên ngoài như cảm biến, bộ nhớ, màn hình hoặc trình điều khiển cảm ứng.

Hệ thống trên chip:
• Tiết kiệm năng lượng, tiêu chuẩn công nghiệp, ARC EM4, MCU 32 bit chạy ở tốc độ 24 MHz
• Đơn vị dấu phẩy động để xử lý cảm biến
• ROM 136kB bao gồm lớp liên kết và ngăn xếp
• 128kB OTP cho các tham số, profile và ứng dụng - Tốc độ thực thi 24MHz
• RAM lệnh 48kB và RAM dữ liệu 28kB
• 4, 8 hoặc 20kB với khả năng lưu giữ dữ liệu có thể lựa chọn
• Bộ hẹn giờ phổ quát, chế độ ngủ và giao thức
• Giao diện chính I2C và SPI
• Lên đến 12 GPIO
Công nghệ năng lượng thấp Bluetooth 5.0:
• Hệ thống con bộ điều khiển BT 5.0 (QD ID 93999)
• Ngăn xếp Bluetooth (QD ID 84268) trong ROM
• Lớp vận chuyển SPI và UART HCI/ACI
• Hỗ trợ tối đa tám kết nối đồng thời
• Độ dài PDU mở rộng và bảo mật nâng cao
Tính năng bảo mật:
• Trình tạo số ngẫu nhiên thực sự
• Công cụ mã hóa phần cứng AES-128
• Tạo khóa (ECC-P256)
• Cập nhật chương trình cơ sở qua mạng
Hệ thống quản lý năng lượng:
• Hoạt động DCDC tăng/giảm kỹ thuật số
• Hỗ trợ pin 1.5V và 3.0V
• Trình lập lịch và quản lý bộ nhớ
• Cơ sở thời gian dao động RC hoặc tinh thể tần số thấp
Mức tiêu thụ hiện tại ở 3V:
• Dòng thu đỉnh điển hình 3.0mA
• Dòng phát cực đại điển hình 5,2mA ở mức 0,4dBm
• Chế độ ngủ được kết nối 1.0μA
• Chế độ vô hiệu hóa chip 5nA
Hiệu suất RF:
• -94dBm Độ nhạy thu năng lượng thấp Bluetooth cho hoạt động 1Mpbs và tải trọng 37 byte
• Dải công suất đầu ra máy phát -34 đến +6,1dBm
Yêu cầu thành phần:
• 3 nắp DC, 1 cuộn dây DCDC, 1 hạt ferit
• Chân ăng-ten 50Ω một đầu (không có balun)
• XTAL 48 MHz, XTAL 32kHz (tùy chọn)
Phạm vi đóng gói và vận hành:
• QFN-28 (4x4mm), WLCSP25 và khuôn trần/bánh bán dẫn
• Phạm vi nhiệt độ hoạt động công nghiệp: -40°C đến +85°C
Hỗ trợ khách hàng:
• Bộ công cụ phát triển phần cứng và phần mềm
• Hỗ trợ chứng nhận FCC/CE
• Diễn đàn hỗ trợ phần cứng và phần mềm
