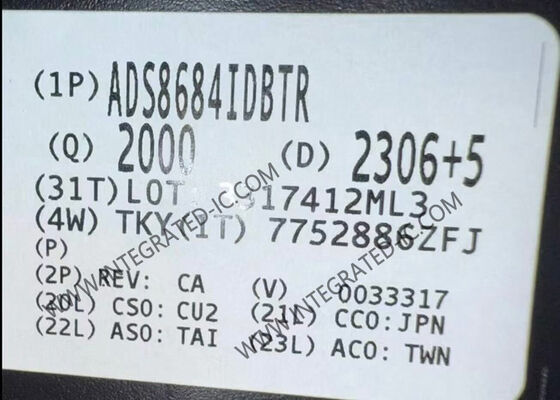

ADS8684IDBTR Chip mạch tích hợp 500kSPS Bộ chuyển đổi tương tự sang kỹ thuật số SAR 16 bit TSSOP-38
ADS8684IDBTR Chip mạch tích hợp 500kSPS Bộ chuyển đổi tương tự sang kỹ thuật số SAR 16 bit TSSOP-38
Mô tả sản phẩm
ADS8684IDBTR là hệ thống thu thập dữ liệu tích hợp 4 kênh dựa trên bộ chuyển đổi tương tự sang số (ADC) xấp xỉ liên tiếp 16 bit (SAR), hoạt động với thông lượng 500 kSPS. Các thiết bị này có mạch ngoại vi tương tự tích hợp cho mỗi kênh đầu vào với khả năng bảo vệ quá áp lên đến ±20 V, bộ ghép kênh 4 hoặc 8 kênh với các chế độ quét tự động và thủ công cũng như tham chiếu 4.096-V trên chip với độ lệch nhiệt độ thấp.
Thông số kỹ thuật
| tham số |
Giá trị |
| Kiểu lắp |
SMD/SMT |
| Gói / Thùng |
TSSOP-38 |
| Nghị quyết |
16bit |
| Số lượng kênh |
4 kênh |
| Loại giao diện |
SPI |
| Tốc độ lấy mẫu |
500 kS/s |
| Loại đầu vào |
kết thúc đơn |
| Ngành kiến trúc |
SAR |
| Điện áp cung cấp tương tự |
4,75V đến 5,25V |
| Điện áp cung cấp kỹ thuật số |
1,65V đến 5,25V |
| SNR - Tỷ lệ tín hiệu trên nhiễu |
92dB |
| Nhiệt độ hoạt động tối thiểu |
-40oC |
| Nhiệt độ hoạt động tối đa |
+125oC |
| Đặc trưng |
Daisy-Chainable, Bộ tạo dao động, Bảo vệ quá điện áp, PGA |
| Số lượng bộ chuyển đổi |
4 Bộ chuyển đổi |
| Tiêu thụ điện năng |
65 mW |
| SINAD - Tỷ lệ tín hiệu trên nhiễu và méo |
91,5 dB |
Các tính năng chính
- ADC 16-bit với giao diện người dùng tương tự tích hợp
- MUX 4, 8 kênh với chức năng quét tự động và thủ công
- Phạm vi đầu vào có thể lập trình độc lập với kênh:
- Lưỡng cực: ±10,24 V, ±5,12 V và ±2,56 V
- Đơn cực: 10,24V, 5,12V
- Nguồn cung cấp tương tự 5-V: Nguồn cung cấp 1,65-V đến 5-VI/O
- Trở kháng đầu vào điện trở không đổi: 1 MΩ
- Bảo vệ quá áp đầu vào: Lên đến ±20 V
- Tham chiếu trên chip, 4.096-V với độ lệch thấp
- Hiệu suất tuyệt vời:
- Thông lượng tổng hợp 500-kSPS
- DNL: ±0,5 LSB; INL: ±0,75 LSB
- Độ lệch thấp để đạt được lỗi và bù đắp
- SNR: 92 dB; THD: -102 dB
- Công suất thấp: 65 mW
- Đầu vào ADC → Kết nối trực tiếp với đầu vào ADC
- Giao diện tương thích SPI™ với Daisy-Chain
- Phạm vi nhiệt độ công nghiệp -40°C đến 125°C
- Gói TSSOP-38 (9,7 mm × 4,4 mm)
Ứng dụng
- Tự động hóa nguồn điện
- Rơle bảo vệ
- Mô-đun đầu vào tương tự PLC
