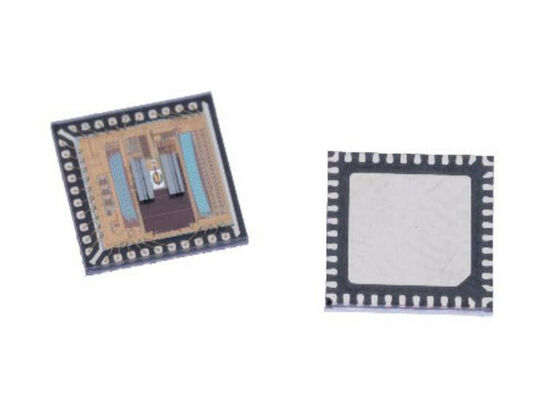

AR25DP-AS01 Bộ mã hóa tuyệt đối có thể lập trình thông minh 25-bit ASIC với gói QFN-40 và dải nhiệt độ cao

AR25DP-AS01 là một Smart Programmable 25-Bit Absolute Encoder ASIC trong gói bảo vệ bụi, được thiết kế để đáp ứng nhu cầu ngày càng tăng cho các ứng dụng hạn chế không gian.

Giải pháp một con chip này hỗ trợ một phạm vi rộng các đường kính tổng thể từ 30 mm đến 55 mm và các giải pháp xuyên lỗ đến đường kính bên trong 30 mm. Sử dụng công nghệ mã hóa quang phản xạ tiên tiến,AR25DP-AS01 cung cấp độ chính xác vị trí cao thông qua thuật toán điều chỉnh mà các bộ mã hóa từ tính không thể đạt được.

• Bộ QFN nhỏ gắn trên bề mặt: 6 mm (L) × 6 mm (W) × 0,7 mm (H)
• Độ phân giải có thể lập trình bởi người dùng:
  • Lượng đầu ra tuyệt đối: 15 bit đến 25 bit
  • Sản lượng gia tăng (ABI): 1 CPR đến 220 CPR
  • Các tín hiệu chuyển đổi (UVW): 1 đến 32 cặp cực
• Phạm vi nhiệt độ cao từ -40 °C đến 125 °C
• Điện áp hoạt động hai chế độ 3,3V và 5V
• Tích hợp nhiều lượt: EHMT, bánh răng hoặc pin dự phòng
• Tính linh hoạt của bán kính quang (ROP): lỗ hổng hoặc lỗ thông qua mù (định số ID bánh xe lên đến 30 mm)
• Máy thu trực tuyến tích hợp cho giao thức với sức mạnh có thể điều khiển được chọn
• Tối ưu hóa tín hiệu dễ dàng với hiệu chuẩn tích hợp
• Định chuẩn độ với tốc độ quay không đổi hoặc với bộ mã hóa tham chiếu
• Các giao thức liên lạc có thể chọn:
  • RS-485 (2.5/5/10 Mb/s)
  • ESL (2.5/5/10 Mb/s)
  • SSI 2 dây (lên đến 10 MHz)
  • SPI 4 dây (tối đa 10 MHz)
  • BiSS-C (lên đến 10 MHz)
• Tối đa 128 Kb bộ nhớ EEPROM bên ngoài có thể truy cập bởi người dùng
• Cảm biến nhiệt độ tích hợp
• Phù hợp với RoHS

• Tự động hóa và kỹ thuật robot
• Tự động hóa nhà máy và drone
• Các thiết bị và thiết bị y tế và nha khoa
• Thiết bị di động và cầm tay chính xác cao
• Động cơ thu nhỏ, động cơ servo và động cơ dẫn động tuyến tính
• Động cơ qua trục, động cơ bánh răng và máy giảm tốc
