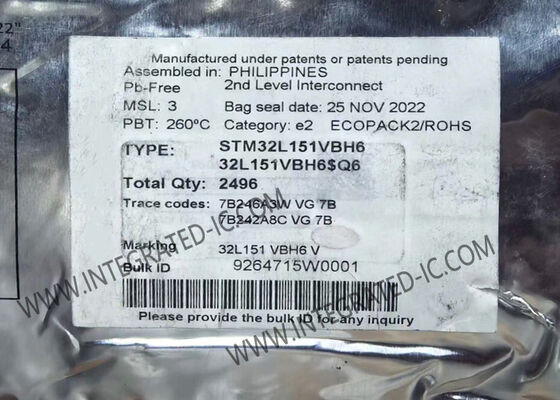

STM32L151VBH6 MCU vi điều khiển 32 bit ARM Cortex-M3 cực thấp năng lượng với bộ nhớ flash 128KB

STM32L151VBH6 là Bộ vi điều khiển Arm Cortex-M3 32 bit tiêu thụ điện năng cực thấp kết hợp kết nối USB với lõi RISC 32 bit ARM® Cortex®-M3 hiệu suất cao hoạt động ở tần số 32 MHz (33,3 DMIPS). Nó có bộ phận bảo vệ bộ nhớ (MPU), bộ nhớ nhúng tốc độ cao (Bộ nhớ flash lên tới 128 Kbyte và RAM lên tới 16 Kbyte) cùng một loạt I/O nâng cao và các thiết bị ngoại vi được kết nối với hai bus APB.

Thiết bị này cung cấp một ADC 12 bit, 2 DAC và 2 bộ so sánh công suất cực thấp, sáu bộ định thời 16 bit đa năng và hai bộ định thời cơ bản, có thể được sử dụng làm cơ sở thời gian.

• Bộ xử lý lõi: ARM® Cortex®-M3
• Kích thước lõi: 32-bit
• Tốc độ: 32 MHz
• Số lượng I/O: 83
• Kích thước bộ nhớ chương trình: 128KB (128K x 8)
• Loại bộ nhớ chương trình: FLASH
• Kích thước EEPROM: 4K x 8
• Kích thước RAM: 16K x 8
• Nguồn điện áp: 1.8V ~ 3.6V
• Bộ chuyển đổi dữ liệu: A/D 24x12b; D/A 2x12b
• Nhiệt độ hoạt động: -40°C ~ 85°C (TA)
• Kiểu lắp: Gắn bề mặt
• Gói thiết bị của nhà cung cấp: 100-UFBGA (7x7)
• Đóng gói/Hộp: 100-UFBGA

• Nền tảng năng lượng cực thấp
  • Nguồn điện 1,65 V đến 3,6 V
  • Khoảng nhiệt độ -40°C đến 85°C/105°C
  • 0,3 µA Chế độ chờ (3 chân đánh thức)
  • 0,9 µA Chế độ chờ + RTC
  • 0,57 µA Chế độ dừng (16 dòng đánh thức)
  • 1,2 µA Chế độ dừng + RTC
  • 9 µA Chế độ chạy điện năng thấp
  • Chế độ chạy 214 µA/MHz
  • Rò rỉ I/O cực thấp 10 nA
  • < 8 µs thời gian thức dậy
• Cốt lõi: CPU ARM® Cortex®-M3 32-bit
  • Từ 32 kHz đến tối đa 32 MHz
  • 1,25 DMIPS/MHz (Dhrystone 2.1)
  • Đơn vị bảo vệ bộ nhớ
• Quản lý thiết lập lại và cung cấp
• Nhiều nguồn đồng hồ
• Bộ tải khởi động được lập trình sẵn có hỗ trợ USART
• Hỗ trợ phát triển với gỡ lỗi dây nối tiếp, JTAG và theo dõi
• Lên đến 83 I/O nhanh (dung sai 73 I/O 5V)
• Tùy chọn bộ nhớ toàn diện
• Trình điều khiển LCD cho tối đa 8x40 phân đoạn
• Thiết bị ngoại vi tương tự phong phú (giảm tới 1,8 V)
• Bộ điều khiển DMA với 7 kênh
• 8 giao diện truyền thông ngoại vi
• 10 bộ định thời bao gồm cả bộ định thời theo dõi
• Lên đến 20 kênh cảm biến điện dung
