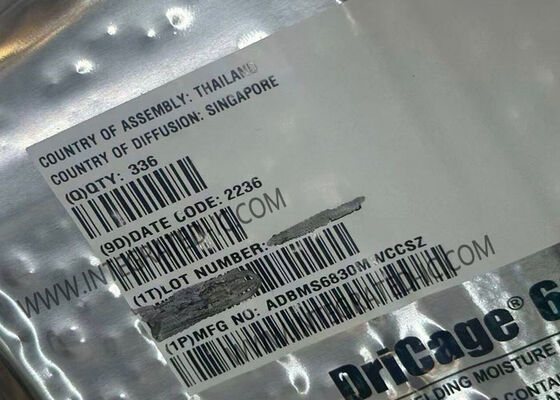

ADBMS6830MWCCSZ 16-Channel Multicell Battery Monitor với giao diện I2C SPI và hỗ trợ đa hóa học

ADBMS6830MWCCSZ là một màn hình ngăn pin đa tế bào có khả năng đo lường tối đa 16 pin pin nối hàng cùng một lúc bằng cách sử dụng hai bộ chuyển đổi analog-điện tử (ADC) riêng lẻ.IC tiên tiến này hỗ trợ bus bar bypass và đo trực tiếp điện áp bus bar âm.

Với một giao diện cổng nối tiếp cách ly hai hướng (isoSPI), thiết bị cho phép giao tiếp miễn nhiễm RF tốc độ cao qua các cáp đôi xoắn đơn giản.Nhiều đơn vị ADBMS6830 có thể được nối dây chuyền với bộ điều khiển hệ thống quản lý pin (BMS), cho phép giám sát đồng thời các dây pin điện áp cao dài với sự dư thừa liên lạc để bảo vệ việc phá vỡ cáp.

• Chức năng: Phòng điều khiển pin
• Hóa học pin: đa hóa học
• Số tế bào: 16
• Giao diện: I2C, SPI
• Nhiệt độ hoạt động: -40 °C ~ 125 °C
• Loại lắp đặt: Lắp đặt bề mặt
• Bao gồm: 80-LQFP Exposed Pad
• Bao gồm thiết bị của nhà cung cấp: 80-LQFP-EP (12x12)

• Đo đồng thời và liên tục 16 pin điện áp
• Phân bằng tế bào thụ động với điều khiển điều chỉnh chiều rộng xung có thể lập trình trên mỗi kênh
• Hỗ trợ cân bằng tế bào đồng thời trên các kênh liền kề
• Các bộ lọc thông qua thấp kỹ thuật số có thể cấu hình cho mỗi kênh
• Giao diện isoSPI hai chiều với 2 Mbps truyền thông hàng loạt cô lập
• Sử dụng một cáp đôi xoắn duy nhất với khả năng nhạy cảm và phát thải EMI thấp
• Truyền thông hai chiều để bảo vệ dây bị hỏng
• Capacitor hoặc biến áp kết nối
• Chế độ giám sát pin năng lượng thấp
• Bus bar bypass và hỗ trợ đo
• Tối đa 10 chân có thể cấu hình như đầu vào tương tự hoặc I/O kỹ thuật số
• Nhiệt độ hoặc đầu vào cảm biến khác
• Có thể cấu hình như một bộ điều khiển I2C hoặc SPI
• Thời gian sử dụng tối đa TME: ±1,8 mV ở 3.3 V mỗi tế bào (−40 °C đến +125 °C)
• Dòng điện cung cấp trạng thái ngủ 4 μA

• Xe điện và xe điện lai
• Hệ thống pin dự phòng
• Lưu trữ năng lượng lưới
