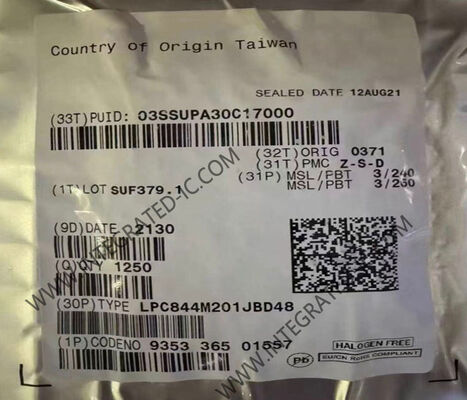

Thông tin chi tiết sản phẩm:
|
| Số phần: | LPC844M201JBD48 | Bộ xử lý lõi: | CÁNH TAY® Cortex®-M0+ |
|---|---|---|---|
| Kích thước lõi: | 32-bit | Tốc độ: | 30 MHz |
| Số lượng I/O.: | 42 | Điện áp - Cung cấp (VCC/VDD): | 1,8V ~ 3,6V |
Dựa trên lõi Arm® Cortex®-M0 +, LPC844M201JBD48 là một gia đình MCU 32-bit chi phí thấp hoạt động ở tần số lên đến 30 MHz.Gia đình MCU LPC84x hỗ trợ tối đa 64 KB bộ nhớ flash và 16 KB SRAM.
Gia đình này có hiệu quả năng lượng đặc biệt trong chế độ dòng điện thấp bằng cách sử dụng FRO làm nguồn đồng hồ.,tối đa hai giao diện SPI, giao diện cảm ứng dung lượng (được kích hoạt trong Q3), một bộ đếm thời gian đa tốc độ, bộ đếm thời gian tự thức dậy, SCTimer / PWM, một bộ đếm / bộ đếm thời gian 32 bit, DMA, một ADC 12 bit,hai DAC 10 bit, một máy so sánh tương tự, cổng I/O có thể cấu hình chức năng thông qua ma trận chuyển đổi, động cơ kết hợp mẫu đầu vào và tối đa 54 chân I/O chung.
| Trọng tâm | ARM Cortex M0+ |
|---|---|
| Kích thước bộ nhớ chương trình | 64 kB |
| Chiều rộng xe buýt dữ liệu | 32 bit |
| Định nghĩa ADC | 12 bit |
| Tần số đồng hồ tối đa | 30 MHz |
| Số I/O | 42 I/O |
| Kích thước RAM dữ liệu | 8 kB |
| Điện áp cung cấp - phút | 1.8 V |
| Điện áp cung cấp - Max | 3.6 V |
| Nhiệt độ hoạt động tối thiểu | -40 °C |
| Nhiệt độ hoạt động tối đa | +105 °C |
| Loại RAM dữ liệu | SRAM |
| Loại giao diện | I2C, SPI, USART |
| Nhạy cảm với độ ẩm | Vâng. |
| Số kênh ADC | 12 kênh |
| Số lượng bộ đếm thời gian | 7 Chiếc đồng hồ |
