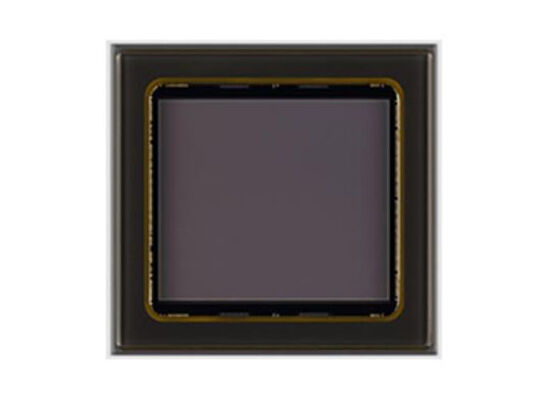

Cảm biến hình ảnh CMOS IMX535-AAQJ với đường chéo 14,0mm Kích thước 12,41M Pixel hiệu quả và chức năng màn trập toàn cầu

IMX535-AAQJ là một cảm biến hình ảnh trạng thái rắn CMOS có đường chéo 14,0 mm (Loại 1/1.1) với mảng pixel vuông và 12,41 M pixel hiệu quả.Chip này có một màn trập toàn cầu với thời gian tích hợp phí biến và hoạt động với analog 3.3 V, 2.9 V, điện 1.1 V kỹ thuật số, và giao diện 1.8 V nguồn điện gấp bốn lần.

• Kích thước hình ảnh: Xét ngang 14,0 mm (Loại 1/1.1), Khoảng 12,41M pixel Tất cả pixel
• Tổng số pixel: 4128 (H) x 3072 (V), khoảng 12,68 M pixel
• Số lượng pixel hiệu quả: 4128 (H) x 3008 (V), khoảng 12.41M pixel
• Số lượng pixel hoạt động: 4128 (H) x 3008 (V), khoảng 12,41 M pixel
• Số lượng pixel ghi khuyến cáo: 4096 (H) x 3000 (V), khoảng 12,28 M pixel, toàn pixel
• Kích thước tế bào đơn vị: 2,74 μm (H) x 2,74 μm (V)
• Hắc quang: Hướng ngang (H): phía trước 0 pixel, phía sau 0 pixel; hướng dọc (V): phía trước 64 pixel, phía sau 0 pixel
• Gói: 230 pin LGA, 20,0 mm (H) x 16,8 mm (V)

• Các dấu chấm kiểu pixel hoạt động CMOS
• Vòng điều chỉnh thời gian tích hợp, trình điều khiển HV và mạch liên lạc hàng loạt
• Chức năng màn trập toàn cầu
• Tần số đầu vào 37,125 MHz/74,25 MHz/54 MHz
• Số lượng pixel ghi khuyến cáo: 4096 ((H) x 3000 ((V) khoảng 12,28 M pixel
• Chế độ đọc: Chế độ quét tất cả các pixel, Chế độ lấy mẫu phụ dọc / ngang 1/2, chế độ binning 2x 2FD, chế độ ROI, Chế độ đọc dọc / dọc - bình thường / đảo ngược
• Tốc độ khung hình tối đa trong chế độ quét toàn pixel: 8 bit 184.6 frame/s, 10 bit 183.9 frame/s, 12 bit 120.9 frame/s
• Pulse Output Function với đầu ra màn hình cho thời gian phơi nhiễm và đầu ra xung lập trình
• Chuyển đổi A/D 8 bit /10 bit /12 bit
• Chức năng CDS/PGA với kết hợp tăng tích analog từ 0 dB đến 24 dB (0,1 bước dB) và tăng tích 24,1 dB đến 48 dB
• Giao diện I/O: đầu ra SLVS (4 ch / 8 ch chuyển đổi) và đầu ra SLVS-EC (1 Lane /2 Lane /4 Lane/8 Lane)
• Số ống kính F khuyến cáo: 2,8 hoặc nhiều hơn (bên gần)

Camera FA, camera ITS
