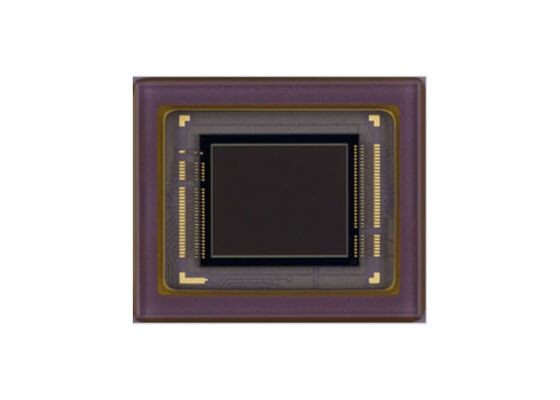

Cảm biến hình ảnh CMOS IMX662-AAQR1 với mảng pixel vuông kích thước đường chéo 6,45mm và mức tiêu thụ điện năng thấp

IMX662-AAQR1 là cảm biến hình ảnh trạng thái rắn loại pixel hoạt động CMOS đường chéo 6,45 mm (Loại 1/2.8) với mảng pixel vuông và 2,40 M pixel hiệu dụng. Con chip này hoạt động với nguồn điện ba chiều analog 3,3 V, kỹ thuật số 1,1 V và giao diện 1,8 V và có mức tiêu thụ điện năng thấp. Độ nhạy cao, dòng tối thấp và không bị nhòe nhờ sử dụng các bộ lọc khảm màu cơ bản R, G và B. Con chip này có màn trập điện tử với thời gian tích hợp điện tích thay đổi.

• Kích thước hình ảnh: Đường chéo khoảng 6,45 mm (Loại 1/2,8). 2,40 M pixel, Tất cả pixel
• Tổng số pixel: xấp xỉ 2014 (H) × 1196 (V). 2,40 M pixel
• Số lượng pixel hiệu dụng: xấp xỉ 1965 (H) × 1113 (V). 2,18 triệu pixel
• Số lượng pixel hoạt động: xấp xỉ 1937 (H) × 1097 (V). 2,12 triệu pixel
• Số lượng pixel ghi được đề xuất: khoảng 1920 (H) × 1080 (V). 2,07 M pixel
• Kích thước ô đơn vị: 2,9 μm (H) × 2,9 μm (V)
• Màu đen quang học: Hướng ngang (H): Mặt trước 0 pixel, mặt sau 0 pixel; Hướng dọc (V): Mặt trước 20 pixel, mặt sau 0 pixel
• Giả: Hướng ngang (H): Mặt trước 0 pixel, mặt sau 0 pixel; Hướng dọc (V): Mặt trước 0 pixel, mặt sau 0 pixel
• Đóng gói: LGA 114 pin

• Dấu chấm loại pixel hoạt động CMOS
• Mạch điều chỉnh thời gian tích hợp, trình điều khiển H/V và mạch truyền thông nối tiếp
• Tần số đầu vào: 24 MHz / 27 MHz / 37,125 MHz / 72 MHz / 74,25 MHz
• Số lượng pixel ghi được đề xuất: khoảng 1920 (H) × 1080 (V). 2,07M điểm ảnh
• Chế độ đọc: Chế độ quét toàn bộ pixel, Chế độ gộp 2/2 dòng theo chiều ngang/dọc, Chế độ cắt cửa sổ, Hướng ngang/dọc - Chế độ đọc bình thường/Đảo ngược
• Tốc độ đọc: Tốc độ khung hình tối đa ở chế độ quét toàn pixel: 12 bit: 60 khung hình/s, 10 bit: 90 khung hình/s
• Chức năng dải động cao (HDR): HDR chồng chéo kỹ thuật số, Clear HDR
• Đồng bộ hóa chức năng cảm biến
• Chức năng màn trập tốc độ thay đổi (độ phân giải đơn vị 1H)
• Bộ chuyển đổi A/D 10-bit / 12-bit
• Chức năng CDS / PGA: 0 dB đến 30 dB: Tăng tương tự 30 dB (bước bước 0,3 dB), 30,3 dB đến 72 dB: Tăng tương tự 30 dB + Tăng kỹ thuật số 0,3 dB đến 42 dB (bước bước 0,3 dB)
• Hỗ trợ I/O: Đầu ra dữ liệu nối tiếp CSI-2 (2 Lane / 4 Lane) Đầu ra RAW10 / RAW12

Camera an ninh
