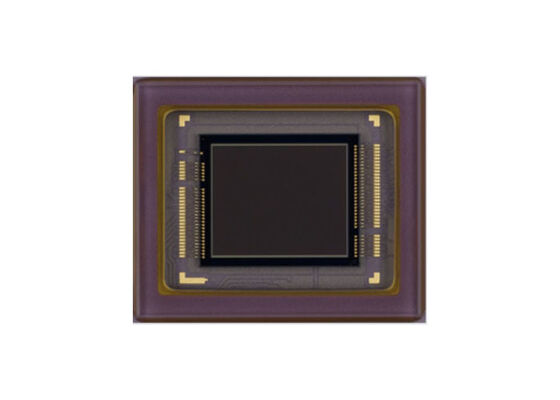

Bộ cảm biến hình ảnh CMOS nhạy cao IMX675-AATN với đường chéo 6,53mm và 5,12 M pixel

IMX675-AATN là một bộ cảm biến hình ảnh trạng thái rắn CMOS có đường chéo 6,53 mm (Loại 1/2.8) với mảng pixel vuông và pixel hiệu quả 5,12 M. Chiếc chip này hoạt động với 3,3 V tương tự, số 1.1 V, và giao diện 1.8 V nguồn cung cấp điện ba, và có tiêu thụ điện thấp.G và B bộ lọc phích họa màu chínhChip này có một màn trập điện tử với thời gian tích hợp điện tích biến.

• Kích thước hình ảnh: Xét ngang 6,53 mm (Loại 1/2.8) khoảng 5,12 M pixel, Tất cả các pixel
• Tổng số pixel: 2608 (H) × 1984 (V) khoảng 5,17 M pixel
• Số lượng pixel hiệu quả: 2608 (H) × 1964 (V) khoảng 5,12 M pixel
• Số lượng pixel hoạt động: 2608 (H) × 1960 (V) khoảng 5,11 M pixel
• Số lượng pixel ghi khuyến cáo: 2592 (H) × 1944 (V) khoảng 5,03 M pixel
• Kích thước tế bào đơn vị: 2,0 μm (H) × 2,0 μm (V)
• Hắc quang: Hướng ngang (H): phía trước 0 pixel, phía sau 0 pixel; hướng dọc (V): phía trước 20 pixel, phía sau 0 pixel

• Các dấu chấm kiểu pixel hoạt động CMOS
• Vòng điều chỉnh thời gian tích hợp, trình điều khiển H/V và mạch liên lạc hàng loạt
• Tần số đầu vào: 24 MHz / 27 MHz / 37.125 MHz / 72 MHz / 74.25 MHz
• Số lượng pixel ghi khuyến cáo: 2592 (H) × 1944 (V) khoảng 5,03 M pixel
• Chế độ đọc: Chế độ quét tất cả các pixel, Chế độ binning 2/2-line ngang/chẳng, Chế độ cắt cửa sổ
• Hướng ngang/đẳng - Chế độ đọc bình thường/đánh ngược
• Tốc độ đọc: Tốc độ khung hình tối đa trong chế độ quét toàn pixel: 12 bit: 60 frame/s, 10 bit: 80 frame/s
• Chức năng phát trực tuyến hai tốc độ (DSS)
• Chức năng phạm vi động cao (HDR)
• Digital overlap HDR và Clear HDR
• Chức năng cảm biến đồng bộ hóa
• Chức năng màn trập có tốc độ biến đổi (đơn vị độ phân giải 1H)
• Chức năng CDS / PGA: 0 dB đến 30 dB: Analog Gain 30 dB (step pitch 0.3 dB); 30.3 dB đến 72 dB: Analog Gain 30 dB + Digital Gain 0.3 dB đến 42 dB (step pitch 0.3 dB)
• Hỗ trợ I / O: CSI-2 đầu ra dữ liệu hàng loạt (2 Lane / 4 Lane)
• RAW10 / RAW12
• thủy tinh lớp phủ không phản xạ

Camera an ninh
