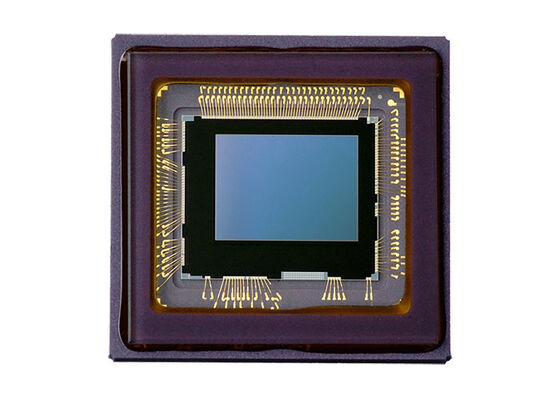

Bộ cảm biến hình ảnh CMOS IMX570PLR-C với Pixel vuông và thiết kế chiếu sáng phía sau cho Máy ảnh ToF ở tốc độ khung hình tối đa 56fps

IMX570PLR-C là cảm biến máy ảnh ToF (Thời gian bay) tích hợp đầy đủ đường chéo 4,0 mm (Loại 1/4,5) 640 × 480 được thiết kế cho các ứng dụng 3D như nhận dạng cử chỉ, điều khiển chủ động và thu nhận thế giới thực. Được thiết kế đặc biệt cho các ứng dụng FA/Security, cảm biến này trả về dữ liệu tương quan khi được sử dụng với nguồn sáng hồng ngoại dạng xung, cho phép tạo ra hình ảnh có độ sâu và độ tin cậy ở độ phân giải 640 × 480.

Cảm biến có bộ điều khiển chiếu sáng tích hợp và có thể được cấu hình và điều khiển thông qua Giao diện SPI. Nó hoạt động với nguồn cấp ba nguồn analog 2,7 V, kỹ thuật số 1,2 V và giao diện 1,8 V, mang lại mức tiêu thụ điện năng thấp.

• Kích thước hình ảnh: Đường chéo 4,0 mm (Loại 1/4.5)
• Tổng số pixel: xấp xỉ 648 (H) × 516 (V). 0,334 triệu điểm ảnh
• Số lượng pixel hiệu dụng: xấp xỉ 648 (H) × 488 (V). 0,316 triệu điểm ảnh
• Số lượng pixel hoạt động: xấp xỉ 640 (H) × 480 (V). 0,307 triệu điểm ảnh
• Kích thước ô đơn vị: 5,0 μm (H) × 5,0 μm (V)
• Chất liệu nền: Silicon
• Đóng gói: 76 pin LGA 9,50 mm (H) × 8,70 mm (V)

• Cảm biến hình ảnh Thời gian bay được chiếu sáng ngược
• Tỷ lệ tín hiệu trên nhiễu cao (SNR)
• Cảm biến thời gian bay quang học loại 1/4.5 (vùng quang học 3,2 × 2,4 mm²)
• Pixel 5 × 5 mm
• Pixel thời gian bay 640 × 480
• Độ phân giải đầy đủ @max56 khung hình/giây (4 pha/khung hình)
• Chức năng đọc pixel binning
• Lật và phản chiếu độc lập
• Đầu ra dữ liệu nối tiếp CSI-2 (MIPI 2lane, 1440 Mbps/lane, tuân thủ thông số D-PHY phiên bản 1.2)
• Giao tiếp nối tiếp I2C (Hỗ trợ I2C "Fast-mode" / "Fast-mode Plus")
• SPI Master cho cấu hình ngoại vi
• Tần số giải điều chế lên tới 120 MHz
• Tính năng màn trập được nhúng
• 192 bit OTP cho người dùng
• Cảm biến nhiệt độ tích hợp
