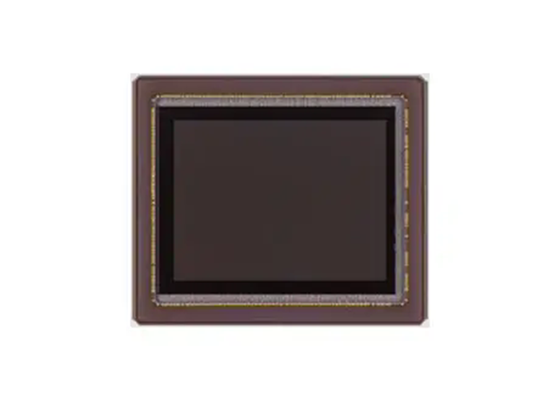

IMX06A-AJ1R-J 50,3 Mega-pixel CMOS Image Sensor với Back-illuminated Stacked CMOS và Quad Bayer Coding

IMX06A-AJ1R-J là cảm biến hình ảnh xếp chồng loại pixel hoạt động CMOS 16,384 mm (Loại 1/0,98) 50,3 Mega-pixel với một mảng pixel vuông. Nó áp dụng công nghệ cảm biến hình ảnh CMOS xếp chồng và chiếu sáng ngược của Sony để đạt được khả năng chụp ảnh tốc độ cao thông qua các mạch chuyển đổi A/D song song theo cột, mang lại hình ảnh có độ nhạy cao và độ nhiễu thấp so với cảm biến hình ảnh CMOS thông thường. Cảm biến sử dụng bộ lọc khảm màu cơ bản R, G và B và hoạt động với bốn điện áp nguồn: analog 2,9 V/1,8 V, kỹ thuật số 0,83 V và 1,8 V hoặc 1,2 V cho giao diện đầu vào/đầu ra, đảm bảo mức tiêu thụ điện năng thấp.

• Kích thước hình ảnh: Đường chéo 16,384 mm (Loại 1/0,98)
• Số lượng pixel hoạt động: Khoảng 8192 (H) × 6144 (V) 50,33 M pixel
• Kích thước ô đơn vị: 1,60 μm (H) × 1,60 μm (V)
• Đóng gói: 234 pin LGA 23,0 mm (H) × 20,0 mm (V)

• Cảm biến hình ảnh CMOS xếp chồng và chiếu sáng ngược
• Sắp xếp bộ lọc màu Quad Bayer Coding
• PD kép (Điốt ảnh)
• Tốc độ khung hình cao
• Phiên bản C-PHY: Độ phân giải đầy đủ (Bayer)@30 khung hình/s
• Phiên bản D-PHY: Độ phân giải đầy đủ (Bayer)@15 khung hình/s
• Tỷ lệ tín hiệu trên nhiễu cao (SNR)
• Tích hợp tính năng Chỉnh sửa điểm ảnh khuyết tật động 2D (DPC)
• Cảm biến nhiệt độ tích hợp
• Định dạng video đầu ra RAW10, RAW12, RAW14
• Chức năng tái khảm QBC
• Hai PLL để tạo xung nhịp độc lập cho giao diện điều khiển pixel và đầu ra dữ liệu
• Đầu ra dữ liệu nối tiếp CSI-2
• MIPI D-PHY 2 làn / 4 làn, Max. 4,5 Gbps/làn, tuân thủ thông số kỹ thuật D-PHY phiên bản 2.1
• Bộ ba MIPI C-PHY 2/3, Max. 6.0 Gsps/trio, tuân thủ thông số kỹ thuật C-PHY phiên bản 2.0
• Giao tiếp nối tiếp 2 dây (Hỗ trợ I2C "Chế độ nhanh", "Chế độ nhanh Plus" và I3C)
• Chức năng HDR tăng cường chuyển đổi kép (DCG-HDR): Ghép pixel liền kề 4x2 DCG-HDR
• Chức năng Quad Bayer Coding HDR (QBC HDR): Xếp chồng chéo QBC HDR
• 4.0 kbit ROM OTP cho người dùng
