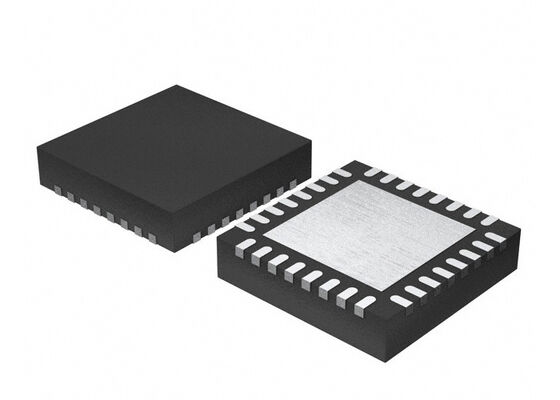

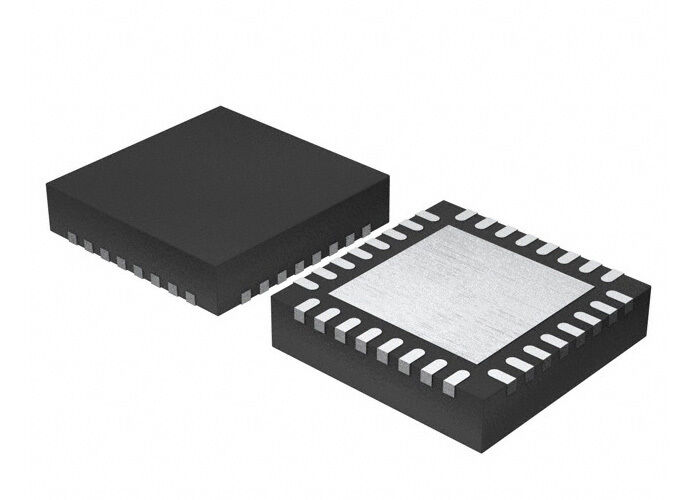

STPM34TR Chip Tích hợp Mạch Tích hợp Đo lường Một pha Độ chính xác Cao QFN-32

Chip IC Đo Lường Một Pha STPM34TR Độ Chính Xác Cao QFN-32

Mô Tả Sản Phẩm Của STPM34TR
IC Đo Lường Một Pha STPM34TR là một họ ASSP được thiết kế để đo lường chính xác cao năng lượng và công suất trong các hệ thống đường dây điện sử dụng cuộn dây Rogowski, biến áp dòng hoặc cảm biến dòng shunt. Các thiết bị này cung cấp dạng sóng điện áp và dòng điện tức thời và tính toán các giá trị RMS của điện áp và dòng điện, công suất tác dụng, phản kháng và biểu kiến, cùng năng lượng. IC Tín Hiệu Hỗn Hợp STPM34TR bao gồm một phần tương tự và một phần kỹ thuật số. Phần tương tự bao gồm tối đa hai bộ khuếch đại có độ lợi có thể lập trình, độ nhiễu thấp, độ lệch thấp và tối đa bốn bộ chuyển đổi sigma-delta 24-bit bậc 2, hai bộ tham chiếu điện áp dải băng với bù nhiệt độ độc lập, một bộ điều chỉnh điện áp sụt áp thấp và bộ đệm DC. Phần kỹ thuật số bao gồm giai đoạn lọc kỹ thuật số, DSP phần cứng, DFE cho đầu vào và giao diện truyền thông nối tiếp (UART hoặc SPI). Các bộ này có thể cấu hình đầy đủ và cho phép hiệu chuẩn hệ thống kỹ thuật số nhanh chóng tại một điểm duy nhất trên toàn bộ dải động dòng điện.

Thông Số Kỹ Thuật Của STPM34TR

Tính Năng Của STPM34TR
Độ chính xác công suất tác dụng:
< 0.1% sai số trên dải động 5000 : 1
< 0.5% sai số trên dải động 10000 : 1
Vượt quá yêu cầu tiêu chuẩn EN 50470-x, IEC 62053-2x, ANSI12.2x 50-60 Hz cho đồng hồ đo công suất AC
Độ chính xác công suất phản kháng:
< 0.1% sai số trên dải động 2000 : 1
Tính toán năng lượng biểu kiến chế độ kép
Công suất tức thời và trung bình
Điện áp và dòng điện RMS và tức thời
Phát hiện (sụt áp và tăng áp) và giám sát điện áp thấp và cao
Phát hiện và giám sát quá dòng
Giao diện nối tiếp UART và SPI với xác minh đa thức CRC có thể lập trình
Đầu ra LED và ngắt có thể lập trình
Bốn bộ chuyển đổi ADC sigma-delta bậc 2 độc lập 24-bit
Hai bộ khuếch đại có độ lợi có thể lập trình, ổn định bằng bộ chuyển đổi, độ nhiễu thấp và độ lệch thấp
Băng thông 3.6 kHz ở -3 dB
Phạm vi cấp nguồn Vcc 3.3 V ± 10%
Dòng cấp nguồn Icc 4.3 mA (STPM32)
Tần số xung nhịp đầu vào 16 MHz, Xtal hoặc nguồn ngoài
Bộ tham chiếu điện áp kép chính xác: 1.18 V với TC có thể lập trình độc lập, 30 ppm/°C điển hình.
Bộ điều chỉnh điện áp sụt áp thấp tích hợp ở 3 V (điển hình)
Các gói QFN
Nhiệt độ hoạt động từ -40 °C đến +105 °C

Ứng Dụng Của STPM34TR
Công nghiệp
Sản xuất và phân phối năng lượng
Tự động hóa nhà ở, tòa nhà và thành phố
Đo lường
