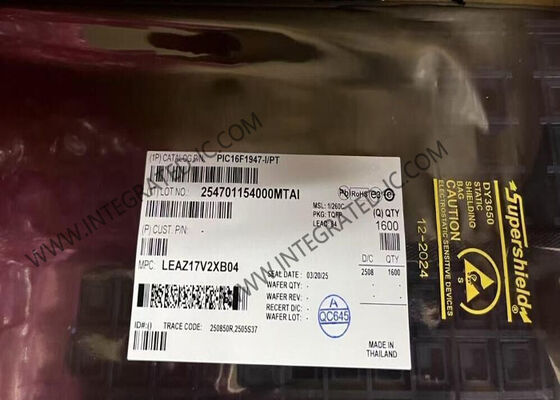

PIC16F1947-I/PT Microcontroller MCU
32MHz 8-Bit PIC XLPTM 16F Microcontroller IC trong gói TQFP-64
Tổng quan sản phẩm
PIC16F1947-I/PT là một bộ vi điều khiển flash CMOS nâng cao 8 bit có trình điều khiển LCD tích hợp và công nghệ năng lượng cực thấp nanoWatt XLP, được đặt trong gói TQFP 64 pin.Nó được thiết kế cho các ứng dụng nhúng đòi hỏi hiển thị, chức năng cảm ứng, khả năng tương tự chính xác cao và tiêu thụ năng lượng thấp.
Thông số kỹ thuật
| Dòng | PIC® XLPTM 16F |
|---|
| Bộ xử lý lõi | Cảnh sát trưởng |
|---|
| Kích thước lõi | 8-bit |
|---|
| Tốc độ | 32MHz |
|---|
| Kết nối | I2C, LINbus, SPI, UART/USART |
|---|
| Các thiết bị ngoại vi | Khám/khởi động lại màu nâu, LCD, POR, PWM, WDT |
|---|
| Số lượng I/O | 54 |
|---|
| Kích thước bộ nhớ chương trình | 28KB (16K x 14) |
|---|
| Loại bộ nhớ chương trình | Flash |
|---|
| Kích thước EEPROM | 256 x 8 |
|---|
| Kích thước RAM | 1K x 8 |
|---|
| Cung cấp điện áp | 1.8V ~ 5.5V |
|---|
| Máy chuyển đổi dữ liệu | A/D 17x10b |
|---|
| Loại dao động | Nội bộ |
|---|
| Nhiệt độ hoạt động | -40 °C ~ 85 °C (TA) |
|---|
| Loại lắp đặt | Mặt đất |
|---|
| Bao gồm thiết bị của nhà cung cấp | 64-TQFP (10x10) |
|---|
| Bao bì / Vỏ | 64-TQFP |
|---|
Các đặc điểm chính
- Cốt lõi tầm trung nâng cao với 49 hướng dẫn, 16 cấp độ ngăn xếp
- Bộ nhớ chương trình Flash với khả năng tự đọc / ghi
- 184 Hỗ trợ ổ đĩa phân đoạn LCD
- Máy dao động nội bộ 32MHz
- Mô-đun cảm biến mTouch tích hợp
- Chỉ số nhiệt độ tích hợp
- 2xMI2C, 2xSPI, 2xEUSART w/auto baud
- 3 ECCP & 2 CCP (Enhanced/Capture Compare PWM)
- Máy so sánh với điện áp tham chiếu có thể chọn
- 17 Kênh 10b ADC với điện áp tham chiếu
- 25mA I/O dòng nguồn/mồ chứa
- Bốn bộ hẹn giờ 8 bit (TMR0/TMR2/TMR4/TMR6)
- Một bộ hẹn giờ 16 bit (TMR1)
- Bộ đếm thời gian mở rộng của chó giám sát (EWDT)
- Tăng cường bật/tắt lại
- Đặt lại màu nâu (BOR)
- In Circuit Serial Programming (ICSP)
- Điện áp hoạt động rộng (1.8V - 5.5V)
- Phiên bản điện năng thấp PIC16LF1947 (1.8V - 3.6V)
