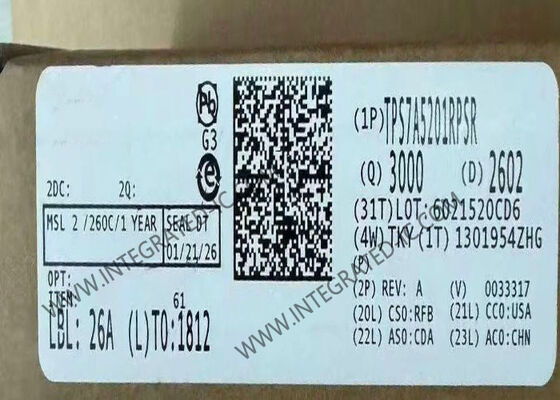

Chip IC Tích hợp TPS7A5201RPSR
Bộ điều chỉnh điện áp LDO độ chính xác cao, nhiễu thấp 2A
Tổng quan sản phẩm
TPS7A5201RPSR là bộ điều chỉnh tuyến tính (LDO) nhiễu thấp (4,4 µVRMS), siêu suy hao, có khả năng cung cấp dòng 2A với suy hao tối đa chỉ 65mV. Điện áp đầu ra của thiết bị có thể điều chỉnh từ 0,8V đến 5,2V bằng bộ chia điện trở bên ngoài.
Thông số kỹ thuật
| Thông số |
Thông số kỹ thuật |
| Cấu hình đầu ra |
Dương |
| Loại đầu ra |
Có thể điều chỉnh |
| Số lượng bộ điều chỉnh |
1 |
| Điện áp - Đầu vào (Tối đa) |
6,5V |
| Điện áp - Đầu ra (Tối thiểu/Cố định) |
0,8V |
| Điện áp - Đầu ra (Tối đa) |
5,15V |
| Suy hao điện áp (Tối đa) |
0,225V @ 2A |
| Dòng điện - Đầu ra |
2A |
| Dòng điện - Yên tĩnh (Iq) |
4 mA |
| Dòng điện - Nguồn cấp (Tối đa) |
5 mA |
| PSRR |
44dB ~ 50dB (10kHz ~ 500kHz) |
| Tính năng điều khiển |
Bật, Tín hiệu tốt, Khởi động mềm |
| Tính năng bảo vệ |
Quá dòng, Quá nhiệt, Khóa điện áp thấp (UVLO) |
| Nhiệt độ hoạt động |
-40°C ~ 125°C (TJ) |
Các tính năng chính
- Độ chính xác 0,5% (tối đa) trên đường dây, tải và nhiệt độ với BIAS
- Nhiễu điện áp đầu ra: 4,4 µVRMS
- Suy hao thấp: 65 mV (tối đa) ở 2A với BIAS
- Khả năng loại bỏ nhiễu gợn sóng nguồn cấp: 40 dB ở 500 kHz
- Dải điện áp đầu vào: Không có BIAS: 1,4V đến 6,5V, Có BIAS: 1,1V đến 6,5V
- Dải điện áp đầu ra có thể điều chỉnh: 0,8V đến 5,2V
- Điều khiển dòng khởi động mềm có thể điều chỉnh
- Đầu ra PG (Power-Good) hở cực
- Vỏ VQFN 12 chân, 2,2 mm * 2,5 mm
Ứng dụng
Đơn vị vô tuyến từ xa Macro (RRU)
Thiết bị backhaul ngoài trời
Hệ thống anten chủ động mMIMO (AAS)
Máy quét siêu âm
Thiết bị đo lường trong phòng thí nghiệm và thực địa
Cảm biến, hình ảnh và radar
