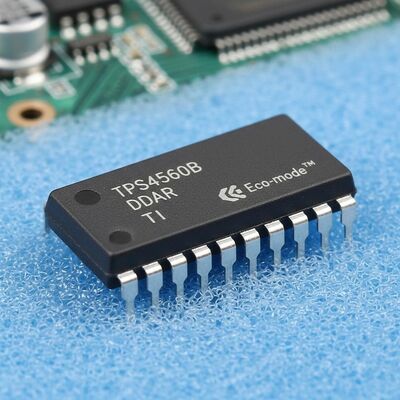

Chip Tích hợp Mạch Điện Tử TPS54560BDDAR
Bộ Chuyển Đổi DC-DC Hạ Áp 4.5V đến 60V, 5A với Chế độ Eco-mode™
Tổng quan Sản phẩm
TPS54560BDDAR là bộ điều chỉnh hạ áp 60V, 5A với MOSFET phía cao tích hợp. Sử dụng điều khiển theo chế độ dòng điện, nó cung cấp khả năng bù ngoài đơn giản và lựa chọn linh kiện linh hoạt. Chế độ bỏ xung xung có độ gợn sóng thấp giảm dòng điện cung cấp khi không tải xuống còn 146 µA, trong khi dòng điện cung cấp khi tắt máy giảm xuống còn 2 µA khi chân EN (enable) được kéo xuống thấp.
Thông số Kỹ thuật
| Chức năng |
Hạ áp |
| Cấu hình Đầu ra |
Dương |
| Cấu trúc |
Buck, Split Rail |
| Loại Đầu ra |
Có thể điều chỉnh |
| Số lượng Đầu ra |
1 |
| Điện áp - Đầu vào (Tối thiểu) |
4.5V |
| Điện áp - Đầu vào (Tối đa) |
60V |
| Điện áp - Đầu ra (Tối thiểu/Cố định) |
0.8V |
| Điện áp - Đầu ra (Tối đa) |
58.8V |
| Dòng điện - Đầu ra |
5A |
| Tần số - Chuyển mạch |
500kHz |
| Bộ chỉnh lưu đồng bộ |
Không |
| Nhiệt độ hoạt động |
-40°C ~ 150°C (TJ) |
Tính năng Chính
- Hiệu suất cao ở tải nhẹ với chế độ bỏ xung Eco-mode™
- MOSFET phía cao 92-mΩ
- Dòng điện tĩnh hoạt động 146-µA và dòng điện tắt máy 2-µA
- Tần số chuyển mạch cố định từ 100-kHz đến 2.5-MHz
- Đồng bộ hóa với xung nhịp ngoài
- Giảm điện áp thấp ở tải nhẹ với FET sạc lại BOOT tích hợp
- UVLO và trễ có thể điều chỉnh
- Bộ tham chiếu điện áp nội bộ 0.8 V 1%
- Vỏ HSOIC 8 chân với PowerPAD™
- Phạm vi hoạt động -40°C đến 150°C TJ
Ứng dụng Điển hình
Tự động hóa công nghiệp và điều khiển động cơ, cổng sạc chuyên dụng USB và bộ sạc pin, hệ thống điện công nghiệp và thương mại 12V, 24V và 48V.
