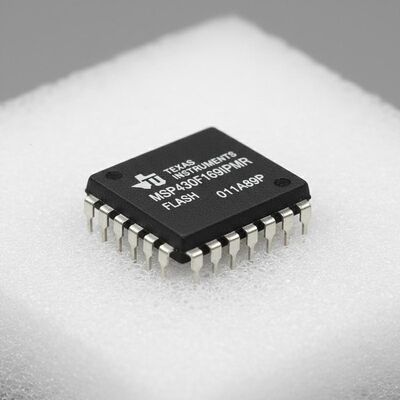

MSP430F169IPMR Microcontroller MCU
Máy vi điều khiển MSP430 16-Bit 8MHz có năng lượng cực thấp với quản lý năng lượng tiên tiến và tích hợp ngoại vi toàn diện cho các ứng dụng đo lường di động.
Tổng quan sản phẩm
Dòng vi điều khiển MSP430F169IPMR cực thấp cung cấp nhiều cấu hình thiết bị với các thiết bị ngoại vi chuyên dụng cho các ứng dụng đa dạng.kết hợp với năm chế độ năng lượng thấp, được thiết kế để tối đa hóa tuổi thọ pin trong các hệ thống đo lường di động. Thiết bị kết hợp một CPU RISC 16 bit mạnh mẽ, các registry 16 bit và các máy phát cố định để tối ưu hiệu quả mã.Máy dao động được điều khiển kỹ thuật số (DCO) cho phép thức dậy nhanh từ chế độ năng lượng thấp sang chế độ hoạt động trong vòng dưới 6 μs.
Thông số kỹ thuật
| Parameter |
Thông số kỹ thuật |
| Kích thước lõi |
16 bit |
| Tốc độ |
8MHz |
| Kết nối |
I2C, SPI, UART/USART |
| Các thiết bị ngoại vi |
Khám phá/khởi động lại màu nâu, DMA, POR, PWM, WDT |
| Số lượng I/O |
48 |
| Kích thước bộ nhớ chương trình |
60KB (60K x 8 + 256B) |
| Loại bộ nhớ chương trình |
Flash |
| Kích thước EEPROM |
- |
| Kích thước RAM |
2K x 8 |
| Cung cấp điện áp |
1.8V ~ 3.6V |
| Máy chuyển đổi dữ liệu |
A/D 8x12b; D/A 2x12b |
| Loại dao động |
Nội bộ |
| Nhiệt độ hoạt động |
-40 °C ~ 85 °C (TA) |
Các đặc điểm chính
- Phạm vi điện áp cấp thấp: 1,8 V đến 3,6 V
- Tiêu thụ điện cực thấp: Chế độ hoạt động: 330 μA ở 1 MHz, 2,2 V
- Chế độ chờ: 1.1 μA.
- Năm cách tiết kiệm năng lượng
- Thức dậy từ chế độ chờ trong ít hơn 6 μs
- Kiến trúc RISC 16-bit, thời gian chu kỳ hướng dẫn 125-ns
- DMA nội bộ ba kênh
- Chuyển đổi 12 bit từ analog sang kỹ thuật số (A / D) với tham chiếu nội bộ, lấy mẫu và giữ và tính năng quét tự động
- Chuyển đổi kỹ thuật số sang analog (D / A) kép 12 bit với đồng bộ hóa
- 16-bit Timer_A với ba đăng ký chụp / so sánh
- 16-Bit Timer_B với ba hoặc bảy đăng ký chụp / so sánh với bóng
- Máy so sánh trên chip
- Giao diện truyền thông hàng loạt (USART0) - Chức năng như giao diện UART không đồng bộ hoặc SPI hoặc I2C đồng bộ
- Giao diện truyền thông hàng loạt (USART1) - Chức năng như giao diện UART không đồng bộ hoặc SPI đồng bộ
- Người giám sát điện áp cung cấp / giám sát với phát hiện mức độ có thể lập trình
- Thiết bị phát hiện màn hình nắng
- Bootstrap Loader
- Chương trình hàng loạt trên máy bay, không cần điện áp lập trình bên ngoài
- Bảo vệ mã có thể lập trình bằng chuông bảo mật
Các ứng dụng điển hình
Hệ thống cảm biến, ứng dụng điều khiển công nghiệp, đồng hồ cầm tay và các thiết bị đo lường di động khác.
