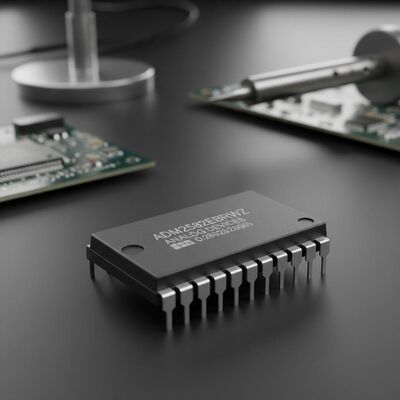

Chip Tích hợp Mạch ADM2582EBRWZ
Bộ thu phát RS-485 cách ly 2500Vrms SOIC-20
Tổng quan sản phẩm
ADM2582EBRWZ là bộ thu phát dữ liệu cách ly tín hiệu và nguồn tích hợp đầy đủ với khả năng bảo vệ ESD ±15 kV, được thiết kế cho giao tiếp tốc độ cao trên các đường truyền đa điểm. Thiết bị này bao gồm nguồn cấp DC-to-DC cách ly tích hợp, loại bỏ nhu cầu về các khối cách ly DC-to-DC bên ngoài.
Thông số kỹ thuật
| Công nghệ |
Ghép nối từ |
| Loại |
RS422, RS485 |
| Nguồn cách ly |
Có |
| Số kênh |
2 |
| Đầu vào - Bên 1/Bên 2 |
1/1 |
| Loại kênh |
Một chiều |
| Điện áp - Cách ly |
2500Vrms |
| Khả năng miễn nhiễm quá độ chế độ chung (Tối thiểu) |
25kV/µs |
| Tốc độ dữ liệu |
16Mbps |
| Thời gian lên / xuống (Điển hình) |
15ns, 15ns (Tối đa) |
| Điện áp - Nguồn cấp |
3.3V, 5V |
| Nhiệt độ hoạt động |
-40°C ~ 85°C |
| Loại lắp đặt |
Lắp bề mặt |
| Vỏ / Kiểu dáng |
20-SOIC (0.295", chiều rộng 7.50mm) |
| Vỏ thiết bị nhà cung cấp |
20-SOIC |
Các tính năng chính
- Bộ thu phát RS-485/RS-422 cách ly, có thể cấu hình thành bán song công hoặc song công toàn phần
- Bộ chuyển đổi DC-to-DC cách ly tích hợp isoPower®
- Bảo vệ ESD ±15 kV trên các chân đầu vào/đầu ra RS-485
- Tuân thủ ANSI/TIA/EIA-485-A-98 và ISO 8482:1987(E)
- Tốc độ dữ liệu: 16 Mbps
- Hoạt động 5 V hoặc 3.3 V
- Kết nối tối đa 256 nút trên một bus
- Đầu vào bộ thu an toàn khi lỗi, hở mạch và ngắn mạch
- Khả năng miễn nhiễm quá độ chế độ chung cao: >25 kV/µs
- Bảo vệ ngắt nhiệt
Ứng dụng
- Giao diện RS-485/RS-422 cách ly
- Mạng trường công nghiệp
- Hệ thống truyền dữ liệu đa điểm
