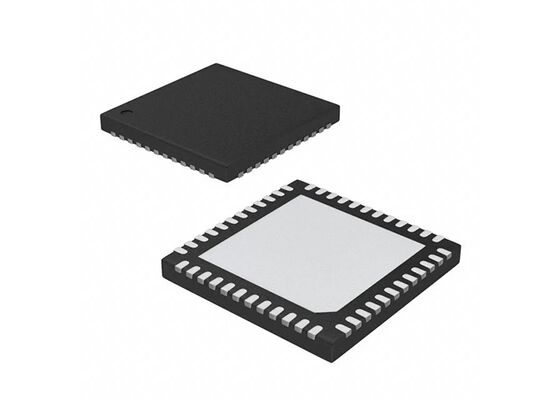

IW7039 Chip mạch tích hợp
Máy điều khiển chiếu sáng LED 32 kênh chính xác cao với các thùng thu điện tích hợp cho màn hình HDR LCD
Tổng quan sản phẩm
Máy điều khiển LED IW7039 cho đèn nền LCD tích hợp 32 máy thu điện chính xác với công nghệ điều khiển kỹ thuật số tiên tiến để tăng cường kiểm soát độ sáng trong đèn nền trực tiếp,Màn hình Dynamic Range cao (HDR)Khối điều khiển kỹ thuật số sử dụng công nghệ chuyển đổi thích nghi BroadLED TM của Renesas,cải thiện hiệu suất nhiệt bằng cách tối ưu hóa sự sụt giảm điện áp trên mỗi dây LED trong khi cho phép phù hợp chính xác với đèn LED không có hộp.
IW7039 cũng sử dụng chế độ làm mờ AnyMode TM được cấp bằng sáng chế của Renesas, cung cấp các tùy chọn toàn diện, đơn giản và linh hoạt để cải thiện chất lượng hình ảnh hiển thị HDR.Nó hỗ trợ tín hiệu PWM liên tục hoặc tín hiệu PWM rất hẹp được đồng bộ hóa hoàn toàn với khung hình video ở tần số tương tự hoặc cao hơnChu kỳ PWM có thể được cập nhật trong mỗi khung hình video với sự chậm trễ đuôi hoặc đầu có thể cấu hình bởi người dùng, cung cấp nhiều tùy chọn hơn để giảm mờ chuyển động và cải thiện tỷ lệ tương phản.
Các đặc điểm chính
- Máy điều khiển LED 32 kênh với máy thu điện MOSFET bên trong
- Phản kháng cài đặt dòng điện bên trong - Không cần kháng cự bên ngoài
- 65V điện áp đầu ra tối đa cho mỗi kênh
- Công nghệ chế độ chuyển đổi thích nghi BroadLED TM được cấp bằng sáng chế để phù hợp với dòng điện cao với hiệu quả tối đa
- Giảm yêu cầu tiêu hao năng lượng
- Cho phép sử dụng các mảng LED rẻ hơn, lỏng lẻo cho chi phí BOM thấp hơn
- Hỗ trợ hoạt động điện áp nguồn 12V (9V đến 16V) hoặc 5V
- AnyMode TM điều khiển bóng tối toàn diện cải thiện chất lượng hình ảnh
- 12 bit PWM dimming, 10 bit dimming analog độc lập
- Đầu, đuôi, PWM chế độ trung tâm để giảm mờ chuyển động
- Phạm vi làm mờ PWM: 0% đến 99,9%
- Tỷ lệ giết người có thể lập trình để kiểm soát EMI tốt hơn
- Các tính năng bảo vệ toàn diện bao gồm bảo vệ ngắn LED cá nhân, phát hiện mở và bảo vệ nhiệt độ quá cao
- Giao diện ngắt microcontroller
- Cài đặt dòng điện nội bộ chính xác cao
- 66mA mỗi kênh tối đa; hỗ trợ nhóm 2 kênh
- Giao diện dây chuyền daisy SPI đơn giản hóa thiết kế khi hỗ trợ hơn 16 dây LED
- 3 chế độ bảo vệ truyền thông SPI trong một trình điều khiển LED
- PLL nội bộ đảm bảo hoạt động không có rung động ngay cả khi có tín hiệu VSYNC ồn ào
Ứng dụng
TV, màn hình, máy tính xách tay
