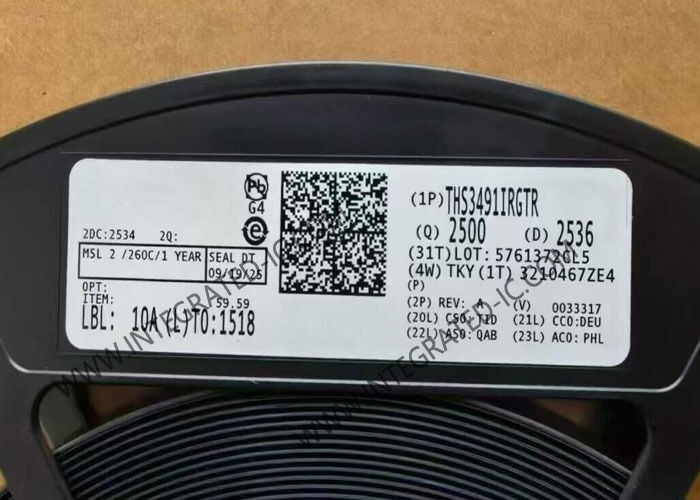

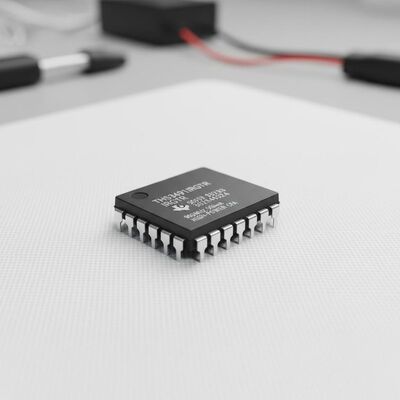

Chip IC Tích hợp THS3491IRGTR
Bộ khuếch đại phản hồi dòng công suất cao 900MHz, 500mA trong gói VQFN16
Tổng quan sản phẩm
THS3491IRGTR mang lại hiệu suất vượt trội cho các ứng dụng yêu cầu độ méo thấp nhất ở mức công suất đầu ra cao từ DC đến tần số trên 100 MHz với tải 100-Ω. Thiết kế phản hồi dòng này duy trì băng thông và độ méo gần như không đổi trên một dải khuếch đại rộng, mặc dù được chỉ định ở mức khuếch đại 5 V/V.
Thông số kỹ thuật
| Tham số | Giá trị |
|---|
| Loại bộ khuếch đại | Phản hồi dòng |
| Số mạch | 1 |
| Tốc độ thay đổi | 8000V/µs |
| Tích băng thông khuếch đại | 900 MHz |
| Điện áp - Độ lệch đầu vào | 1 mV |
| Dòng điện - Cung cấp | 16.8mA |
| Dòng điện - Đầu ra / Kênh | 620 mA |
| Điện áp - Khoảng cung cấp (Tối thiểu) | 14 V |
| Điện áp - Khoảng cung cấp (Tối đa) | 32 V |
| Nhiệt độ hoạt động | -40°C ~ 85°C (TA) |
| Loại lắp đặt | Lắp bề mặt |
| Gói / Vỏ | 16-VFQFN có đệm lộ ra |
| Gói thiết bị nhà cung cấp | 16-VQFN (3x3) |
Các tính năng chính
- Băng thông: 900 MHz (VO = 2 VPP, AV = 5 V/V), 320 MHz (VO = 10 VPP, AV = 5 V/V)
- Tốc độ thay đổi: 8000 V/µs (VO = 20 VPP)
- Nhiễu điện áp đầu vào: 1.7 nV/√Hz
- Khoảng cung cấp lưỡng cực: ±7 V đến ±16 V
- Khoảng cung cấp đơn: 14 V đến 32 V
- Dao động đầu ra: 28 VPP (nguồn ±16-V, tải 100-Ω)
- Dòng điện đầu ra tuyến tính: ±420 mA (điển hình)
- Dòng điện cung cấp được cắt tỉa 16.8-mA (hệ số nhiệt độ thấp)
- HD2 và HD3: nhỏ hơn -75 dBc (50 MHz, VO = 10 VPP, tải 100-Ω)
- Thời gian lên và xuống: 1.3 ns (bước 10-V)
- Vượt quá: 1.5% (bước 10-V, AV = 5 V/V)
- Bảo vệ giới hạn dòng và tắt nhiệt
- Tính năng tắt nguồn
Ứng dụng
- Máy phát dạng sóng tùy ý, điện áp cao
- Máy phát mẫu cho bộ kiểm tra LCD
- Bộ điều khiển đầu ra cho máy đo LCR
- Bộ điều khiển Power FET
- Bộ điều khiển phần tử áp điện tải điện dung cao
- Bộ điều khiển đường dây VDSL
- Nâng cấp tương thích chân cắm với THS3095 (DDA)
