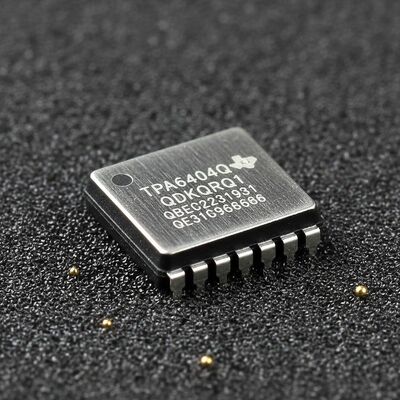

TPA6404QDKQRQ1 Chip mạch tích hợp
Bộ khuếch đại âm thanh ô tô hạng D 45W 2MHz 4 kênh với bộ tháo tải
Tổng quan sản phẩm
TPA6404QDKQRQ1 là một bộ khuếch đại âm thanh lớp D đầu vào analog bốn kênh có tần số chuyển đổi PWM 2,1MHz. Điều này cho phép một giải pháp tối ưu hóa chi phí trong kích thước PCB nhỏ gọn 4,5cm2,hoạt động đầy đủ xuống còn 4.5V cho các sự kiện bắt đầu / dừng, và chất lượng âm thanh đặc biệt với băng thông âm thanh lên đến 100kHz.
Bộ khuếch đại âm thanh lớp D này được thiết kế tối ưu cho các bộ phận đầu tiên của ô tô cung cấp tín hiệu đầu vào âm thanh tương tự như một phần của thiết kế hệ thống của chúng.
Thông số kỹ thuật
| Loại |
Lớp D |
| Loại đầu ra |
4 kênh (Quad) |
| Lượng đầu ra tối đa x kênh @ tải |
85W x 4 @ 1Ω |
| Điện áp - Cung cấp |
4.5V ~ 18V |
| Đặc điểm |
I2C, câm, chờ, bảo vệ nhiệt |
| Loại lắp đặt |
Mặt đất |
| Nhiệt độ hoạt động |
-40 °C ~ 125 °C |
Các đặc điểm chính
Chẩn đoán tiên tiến
- Chẩn đoán tải cao cấp
- Chẩn đoán AC để phát hiện tweeter với phản ứng trở ngại và pha
- Máy phát sóng sinus tích hợp
- Dễ dàng đáp ứng thông số kỹ thuật CISPR25-L5 EMC
Trình độ ô tô
- AEC-Q100 Chuẩn bị cho các ứng dụng ô tô
- Nhiệt độ 1: -40 °C đến 125 °C TA
- Cấp độ phân loại thiết bị HBM ESD: 3A
- Cấp độ phân loại CDM ESD của thiết bị: C4B
Các đầu vào âm thanh
- Nhập tương tự phân biệt kênh 4
- Bốn tùy chọn tăng được điều khiển I2C
- Kháng lượng đầu vào cao cho tụ điện kết nối biến động giá trị thấp
Các đầu ra âm thanh
- Trọng lượng nối cầu bốn kênh (BTL), với tùy chọn BTL song song (PBTL)
- Tối đa 2,1 MHz Tần số chuyển mạch đầu ra
- 27 W, 10% THD thành 4Ω ở 14,4V
- 45W, 10% THD thành 2Ω ở 14,4V
- 85W, 10% THD thành 1Ω ở 14.4V PBTL
Hiệu suất âm thanh
- THD+N < 0,01%
- 42μVRMS Tiếng ồn đầu ra
- - 90dB Crosstalk
Chẩn đoán tải
- Lượng đầu ra mở và tải ngắn
- Output-to-battery hoặc ground shorts
- Phát hiện đầu ra đường dây lên đến 6kΩ
- Chạy mà không có đồng hồ đầu vào
Các tính năng bảo vệ
- Hạn chế dòng phát ra
- Bảo vệ thoát ngắn
- 40V Load dump
- Sự may mắn Đường đất mở và dung nạp năng lượng
- Bảo vệ DC Offset
- Bảo vệ nhiệt độ quá cao
- Bảo vệ điện áp thấp và điện áp cao
Hoạt động chung
- 4.5V đến 18V điện áp cung cấp
- Kiểm soát I2C với 4 tùy chọn địa chỉ
- Khám phá clip và thermal foldback
Ứng dụng
- Đơn vị đầu xe ô tô
- Các mô-đun khuếch đại bên ngoài ô tô
