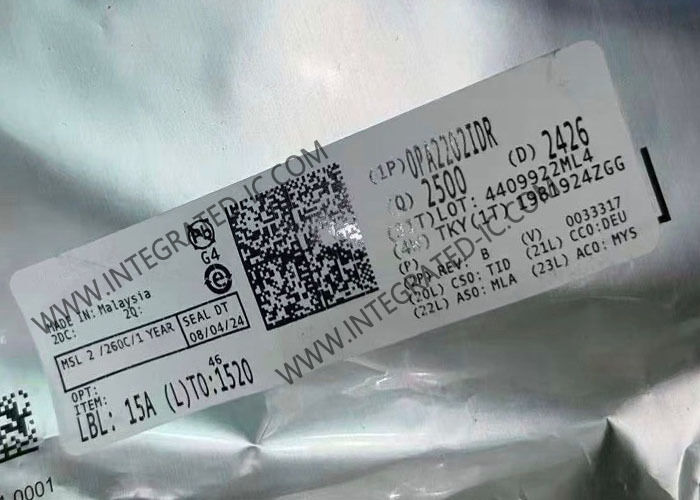

OPA2202IDR Chip mạch tích hợp 36V Bộ khuếch đại hoạt động tiếng ồn thấp SOIC8
OPA2202IDR là một bộ khuếch đại hoạt động độ chính xác siêu beta kép có hiệu suất tiếng ồn thấp (0,2 μVPP, 9 nV/√Hz) và khả năng ổ cỡ lớn (25 nF).IC này cung cấp một sự kết hợp đặc biệt của chính xác DC, ổ tải công suất mạnh mẽ và bảo vệ chống lại các sự kiện EMI, nhiệt và mạch ngắn bên ngoài. Hoạt động với dòng điện cấp 580 μA ở ± 18 V,Dòng OPAx202 không thể hiện đảo chiều pha và vẫn ổn định với tải trọng công suất cao. Được xác định đầy đủ cho nhiệt độ từ -40 °C đến +105 °C.
Thông số kỹ thuật
| Parameter |
Giá trị |
| Loại khuếch đại |
Tiêu chuẩn (Mục đích chung) |
| Số mạch |
2 |
| Loại đầu ra |
Đẩy kéo |
| Tỷ lệ chết |
0.35V/μs |
| Sản phẩm tăng băng thông |
1 MHz |
| Dòng Bias đầu vào |
250 pA |
| Điện áp đầu vào |
20 μV |
| Dòng cung cấp |
580μA |
| Điện lượng đầu ra theo kênh |
35 mA |
| Năng lượng cung cấp tối thiểu |
4.5 V |
| Năng lượng cung cấp tối đa |
36 V |
| Nhiệt độ hoạt động |
-40 °C ~ 105 °C (TA) |
| Loại lắp đặt |
Mặt đất |
| Bao bì / Vỏ |
8-SOIC (0,154", 3,90mm chiều rộng) |
| Bao gồm thiết bị của nhà cung cấp |
8-SOIC |
Các đặc điểm chính
- Hiệu suất siêu beta chính xác:Điện áp dịch chuyển thấp: 200 μV (tối đa), trục xuất cực thấp: 1 μV/°C (tối đa)
- Hiệu quả tuyệt vời:Điện tĩnh: 580 μA (thường), sản phẩm băng thông tăng: 1 MHz, Tiếng ồn điện áp đầu vào thấp: 9 nV/√Hz
- Dễ sử dụng và thiết kế đơn giản:Ứng dụng tải trọng lớn: thời gian ổn định 5μs với 25 nF, trở kháng đầu vào cực cao: 3000 GΩ và 0,5 pF, EMI cứng với bảo vệ nhiệt và mạch ngắn
- Hiệu suất ổn định:CMRR cao và AOL: 126 dB (tối thiểu), PSRR cao: 126 dB (tối thiểu)
- Điện bias thấp: 2 nA (tối đa)
- Tiếng ồn thấp từ 0,1 Hz đến 10 Hz: 0,2 μVPP
- Điện áp cung cấp rộng: ±2,25 V đến ±18 V
- Thay thế trực tiếp cho máy khuếch đại OP-07 và OP-27
Các ứng dụng điển hình
Thu thập dữ liệu (DAQ), dụng cụ phòng thí nghiệm và thực địa, mạng lưới và máy chủ PSU của thương nhân, máy theo dõi bệnh nhân đa tham số, biến tần dây
Các thành phần điện tử bổ sung trong kho
| Số phần |
Gói |
| IHW40N120R5XKSA1 | TO-247-3 |
| IKW40N65F5FKSA1 | TO-247-3 |
| IHW40N135R5XKSA1 | TO-247-3 |
| IKW40N65ES5XKSA1 | TO-247-3 |
| IKW40N60H3FKSA1 | TO-247-3 |
| IGW30N60TFKSA1 | TO-247-3 |
| STGW60V60DF | TO-247-3 |
| IKW15N120H3FKSA1 | TO-247-3 |
| STGW60H65DFB | TO-247-3 |
| IGW75N60TFKSA1 | TO-247-3 |
| IKW25N120H3FKSA1 | TO-247-3 |
| IKW50N60H3FKSA1 | PG-TO247-3 |
| IKW50N60TFKSA1 | TO-247-3 |
| STGW25M120DF3 | TO-247-3 |
| IKW75N65EH5XKSA1 | PG-TO247-3 |
| IKY40N120CS6XKSA1 | PG-TO247-4 |
| IKQ40N120CH3XKSA1 | TO-247-3 |
| IKW75N120CH7XKSA1 | PG-TO247-3 |
| IGQ75N120S7XKSA1 | TO-247-3 |
| IKQ75N120CH3XKSA1 | TO-247-3 |
| IXYK140N90C3 | TO-264-3 |
| STGF15M65DF2 | TO-220FP |
| STGF7H60DF | TO-220FP |
| IGP20N65H5XKSA1 | TO-220-3 |
| STGB15H60DF | TO-263-3 |
| IHW20N65R5XKSA1 | TO-247-3 |
| IGW30N65L5XKSA1 | TO-247-3 |
| IKW30N65H5XKSA1 | TO-247-3 |
| IHW30N135R5XKSA1 | TO-247-3 |
| IGW50N60TFKSA1 | TO-247-3 |
Câu hỏi thường gặp
Sản phẩm của anh có nguyên bản không?
Vâng, tất cả các sản phẩm là nguyên bản, nhập khẩu mới nguyên bản là mục đích của chúng tôi.
Anh có giấy chứng nhận nào?
Chúng tôi là công ty được chứng nhận ISO 9001: 2015 và là thành viên của ERAI.
Bạn có thể hỗ trợ đơn đặt hàng số lượng nhỏ hoặc mẫu không?
Vâng, chúng tôi hỗ trợ đơn đặt hàng mẫu và đơn đặt hàng nhỏ. Chi phí mẫu khác nhau theo đơn đặt hàng hoặc dự án của bạn.
Làm thế nào để vận chuyển đơn hàng của tôi?
Chúng tôi sử dụng nhanh để vận chuyển, chẳng hạn như DHL, Fedex, UPS, TNT, EMS. Chúng tôi cũng có thể sử dụng nhà chuyển phát đề xuất của bạn.Sản phẩm sẽ được đóng gói tốt và đảm bảo an toàn và chúng tôi chịu trách nhiệm về sản phẩm thiệt hại cho đơn đặt hàng của bạn.
Còn thời gian giao dịch thì sao?
Chúng tôi có thể vận chuyển các bộ phận trong vòng 5 ngày làm việc. Nếu không có hàng, chúng tôi sẽ xác nhận thời gian dẫn đầu cho bạn dựa trên số lượng đặt hàng của bạn.
