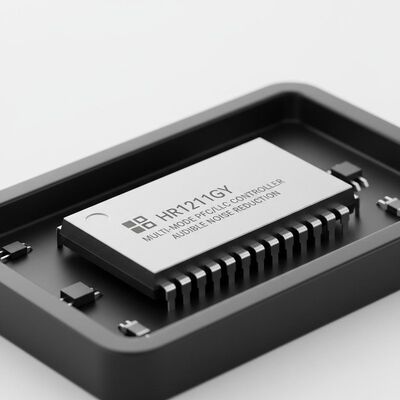

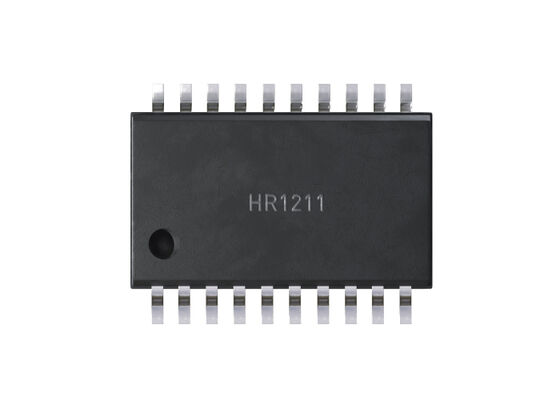

Chip mạch tích hợp HR1211GY
Bộ điều khiển PFC đa chế độ và chế độ hiện tại LLC với điều khiển giảm tiếng ồn có thể lập trình
HR1211GY là một bộ điều khiển kết hợp PFC đa chế độ và chế độ hiện tại LLC có thể cấu hình thông qua giao diện UART. Công nghệ tiết kiệm năng lượng giúp đạt được hiệu quả tối ưu trên toàn bộ phạm vi hoạt động.
Tổng quan sản phẩm
Bộ điều khiển PFC sử dụng một chương trình điều khiển dòng điện trung bình kỹ thuật số được cấp bằng sáng chế để đạt được hoạt động CCM / DCM lai.CCM làm giảm dòng điện MOSFET đỉnh để bộ điều khiển có thể được sử dụng trên phạm vi tải trọng rộng hơn. Dưới tải trọng nhẹ, DCM làm giảm tần số chuyển đổi để có hiệu quả tốt hơn. Chế độ Burst có chuyển đổi mềm kỹ thuật số có thể cấu hình để cải thiện cả hiệu quả tải trọng nhẹ và tiếng ồn.
Kiểm soát chế độ hiện tại được thực hiện trong giai đoạn LLC để đạt được sự ổn định tốt và phản ứng nhanh.và chế độ bùng nổĐiều này cho phép các điều kiện tải khác nhau được tối ưu hóa độc lập cho hiệu quả.chế độ bùng nổ điều khiển tần số được áp dụng để giảm cả mất điện chuyển mạch và tiếng ồn có thể nghe thấyĐiều chỉnh thời gian chết thích nghi (ADTA) và bảo vệ chế độ điện dung (CMP) cũng được áp dụng để đảm bảo chuyển đổi điện áp bằng không (ZVS) mà không cần hoạt động chế độ điện dung.
HR1211GY có nguồn điện áp cao bên trong để khởi động, có nghĩa là không cần kháng cự khởi động truyền thống hoặc mạch bên ngoài.Các nguồn điện áp cao (HV) hiện tại có thể được thực hiện như là một X-capacitor xả khi đầu vào AC là trong drop-out, vì vậy một điện trở không cần thiết.
Các biện pháp bảo vệ bao gồm tắt nhiệt (TSD), bảo vệ vòng mở PFC (OLP), bảo vệ điện áp quá cao (OVP), giới hạn quá cao (OCL) và bảo vệ quá cao (OCP), bảo vệ chân SO,và bảo vệ sức mạnh quá mức (OPP).
Ưu điểm chính
- Điều khiển PFC đa chế độ CCM/DCM với hiệu suất cao (hiệu suất tải nhẹ > 80%)
- Mất năng lượng không tải < 100mW
- Nhân tố điện năng cao do bù đắp dòng điện của tụy (> 0,95 ở tải 20%)
- Giao diện UART và GUI để cấu hình tham số
Đặc điểm kỹ thuật
- Hoạt động ở tần số lên đến 500kHz trong trạng thái ổn định
- Smart X-Capacitor Discharges during AC Dropout, Được chấp thuận bởi IEC62368 và IEC60950
- Thiết bị khởi động điện áp cao và xả X-Capacitor
- Kiểm soát kỹ thuật số cho cả PFC và LLC
- Kiểm soát chế độ hiện tại cho LLC
- Điều khiển chế độ bỏ qua được cải thiện cho LLC cho tiếng ồn âm thanh thấp
- Định giá của các loại hình giao dịch khác
- Bảo vệ chế độ dung lượng cho LLC
- Khởi động mềm có thể cấu hình
- Bảo vệ toàn diện: Brown-In / Brownout, Bảo vệ điện áp quá cao (OVP), Bảo vệ quá cao (OCP), Bảo vệ vòng mở (OLP)
