AD9361BBC-CSH Wireless Communication Module RF Agile Transceiver với băng tần TX 47 MHz đến 6,0 GHz 70 MHz đến 6,0 GHz RX Band và băng thông kênh có thể điều chỉnh

Hình ảnh lớn : AD9361BBC-CSH Wireless Communication Module RF Agile Transceiver với băng tần TX 47 MHz đến 6,0 GHz 70 MHz đến 6,0 GHz RX Band và băng thông kênh có thể điều chỉnh

Thông tin chi tiết sản phẩm:

Place of Origin:	CN
Hàng hiệu:	Original Factory
Chứng nhận:	Lead free / RoHS Compliant
Model Number:	AD9361BBC-CSH

Thanh toán:

Minimum Order Quantity:	10
Giá bán:	Contact for Sample
Packaging Details:	CSPBGA-144
Delivery Time:	5-8 work days
Payment Terms:	T/T,L/C,Western Union

Tiếp xúc

AD9361BBC-CSH Wireless Communication Module RF Agile Transceiver với băng tần TX 47 MHz đến 6,0 GHz 70 MHz đến 6,0 GHz RX Band và băng thông kênh có thể điều chỉnh

Mô tả

Part Number:	AD9361BBC-CSH	TX band:	47 MHz to 6.0 GHz
RX band:	70 MHz to 6.0 GHz	Tunable channel bandwidth:	<200 kHz to 56 MHz
TX EVM:	≤−40 dB	TX monitor:	≥66 dB dynamic range with 1 dB accuracy
Làm nổi bật:	Mô-đun truyền thông không dây tần số TX từ 47 MHz đến 6 , 0 GHz , 70 MHz đến 6

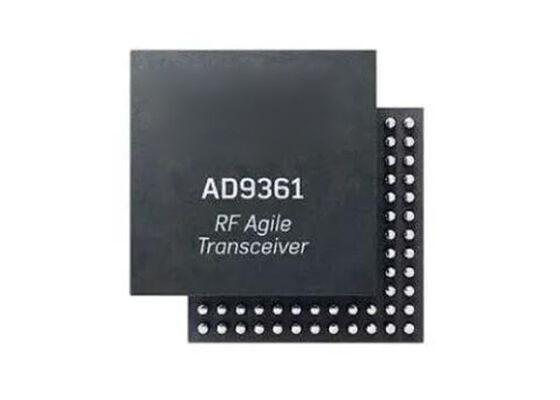

AD9361BBC-CSH Mô-đun truyền thông không dây RF Agile Transceiver CSPBGA144

AD9361BBC-CSH là một RF Agile Transceiver TM tích hợp hiệu suất cao, được thiết kế cho các ứng dụng trạm cơ sở 3G và 4G.Khả năng lập trình đặc biệt của nó và khả năng băng thông rộng làm cho nó lý tưởng cho các ứng dụng máy thu đa dạng trên nhiều băng tần.

Tổng quan sản phẩm

Bộ thu phát tiên tiến này tích hợp một đầu RF với một phần băng thông cơ sở có tín hiệu hỗn hợp linh hoạt và bộ tổng hợp tần số,cung cấp một giao diện kỹ thuật số có thể cấu hình cho bộ xử lý để tích hợp hệ thống đơn giảnMáy thu LO hoạt động từ 70 MHz đến 6,0 GHz trong khi máy phát LO bao gồm 47 MHz đến 6,0 GHz,hỗ trợ hầu hết các băng tần được cấp phép và không được cấp phép với băng thông kênh từ dưới 200 kHz đến 56 MHz.

Các đặc điểm chính

Bộ thu 2 * 2 RF với DAC và ADC 12 bit tích hợp
băng tần TX: 47 MHz đến 6,0 GHz
Phạm vi RX: 70 MHz đến 6,0 GHz
Hỗ trợ hoạt động TDD và FDD
Băng thông kênh có thể điều chỉnh: <200 kHz đến 56 MHz
Máy thu kép: 6 bộ phân biệt
Độ nhạy cao hơn của máy thu với số lượng tiếng ồn 2 dB ở 800 MHz LO
Điều khiển tăng RX với giám sát thời gian thực
Điều khiển tăng cường tự động độc lập
Máy phát kép: 4 đầu ra khác biệt
Máy phát băng thông rộng tuyến tính cao
TX EVM: ≤−40 dB
Tiếng ồn TX: ≤-157 dBm/Hz
Mô hình TX: ≥66 dB phạm vi động với độ chính xác 1 dB
Máy tổng hợp N phân số tích hợp
2.4 Hz kích thước bước dao động cục bộ tối đa (LO)
Đồng bộ hóa đa chip
Giao diện kỹ thuật số CMOS/LVDS

Ứng dụng

Hệ thống truyền thông điểm đến điểm
Các trạm cơ sở femtocell/picocell/microcell
Hệ thống vô tuyến chung
