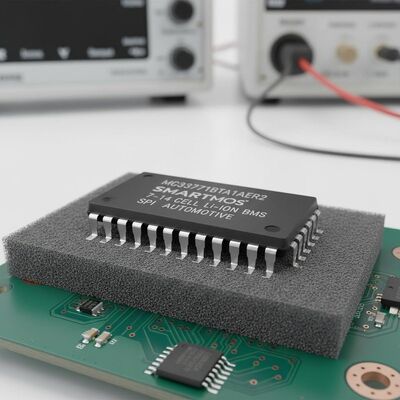

MC33771BTA1AER2 SMARTMOS Lithium-Ion Battery Cell Controller IC
MC33771BTA1AER2 là bộ điều khiển pin pin lithium-ion SMARTMOS được thiết kế cho các ứng dụng ô tô bao gồm xe điện lai (HEV) và xe điện (EV),cũng như các ứng dụng công nghiệp như hệ thống lưu trữ năng lượng (ESS) và hệ thống cung cấp điện không bị gián đoạn (UPS).
IC này thực hiện chuyển đổi ADC của điện áp và dòng điện tế bào khác nhau, cùng với đếm coulomb pin và đo nhiệt độ.Dữ liệu được truyền kỹ thuật số thông qua Serial Peripheral Interface (SPI) hoặc Transformer Isolation (TPL) đến một bộ vi điều khiển để xử lý.
Thông số kỹ thuật
| Chức năng |
Bộ điều khiển pin |
| Hóa học pin |
Lithium Ion |
| Số lượng tế bào |
7 ~ 14 |
| Bảo vệ lỗi |
Điện áp quá/dưới |
| Giao diện |
SPI |
| Nhiệt độ hoạt động |
-40 °C ~ 105 °C (TA) |
| Loại lắp đặt |
Mặt đất |
| Bao bì / Vỏ |
64-LQFP Exposed Pad |
| Bao gồm thiết bị của nhà cung cấp |
64-LQFP (10x10) |
Các đặc điểm chính
- 9.6 V ≤ VPWR ≤ 63 V hoạt động, 75 V chuyển động
- Quản lý ô 7 đến 14
- Truyền thông khác biệt cách ly 2,0 Mbps hoặc SPI 4,0 Mbps
- Địa chỉ khi khởi tạo
- 0.8 mV lỗi đo tổng điện áp tối đa
- đo điện áp/điện tích pin đồng bộ với số lượng coulomb
- Đo tổng điện áp đống
- Bảy đầu vào GPIO / cảm biến nhiệt độ
- 5.0 V ở 5,0 mA đầu ra nguồn cấp tham chiếu
- Khám phá nhiệt độ và điện áp cao hơn / thấp hơn tự động có thể định tuyến đến chân lỗi
- Chế độ ngủ tích hợp theo dõi quá/dưới điện áp và nhiệt độ
- Cục cân bằng pin thụ động 300 mA trên máy bay với thiết bị chẩn đoán
- Khả năng cắm nóng
- Khám phá các lỗi bên trong và bên ngoài, bao gồm các đường mở, đường ngắn và rò rỉ
- Được thiết kế để hỗ trợ ISO 26262, lên đến hệ thống an toàn ASIL D
- Hoàn toàn tương thích với MC33772 cho tối đa sáu tế bào
Ứng dụng
• Ô tô: 48V và pin cao áp
• Xe đạp điện, xe tay ga điện
• Hệ thống lưu trữ năng lượng
• Cung cấp điện không bị gián đoạn (UPS)
Các thành phần liên quan trong kho
| Số phần |
Gói |
| 1SG040HH1F35I2VG |
1152-BBGA |
| 5AGXMB5G4F40C4G |
1517-BBGA |
| 5AGXMB5G4F40I5G |
1517-BBGA |
| 5AGXFB7K6F40C6G |
1517-BBGA |
| 1SG065HH3F35E1VG |
1152-BBGA |
| 5AGXBB7D4F40C5G |
1517-BBGA |
| 1SG040HH1F35E2LG |
1152-BBGA |
| 5AGXFB5H4F35C4G |
1152-BBGA |
| 5AGZME1E2H29I3LG |
780-BBGA |
| 5AGXFB5H4F35I5G |
1152-BBGA |
Câu hỏi thường gặp
Sản phẩm của anh có nguyên bản không?
Vâng, tất cả các sản phẩm là nguyên bản.
Anh có giấy chứng nhận nào?
Chúng tôi là công ty được chứng nhận ISO 9001: 2015 và là thành viên của ERAI.
Bạn có thể hỗ trợ đơn đặt hàng số lượng nhỏ hoặc mẫu không?
Vâng, chúng tôi hỗ trợ đơn đặt hàng mẫu và đơn đặt hàng nhỏ. Chi phí mẫu thay đổi tùy theo yêu cầu của bạn hoặc yêu cầu dự án.
Làm thế nào để vận chuyển đơn hàng của tôi?
Chúng tôi sử dụng vận chuyển nhanh bao gồm DHL, FedEx, UPS, TNT, và EMS. Chúng tôi cũng có thể sử dụng người chuyển phát đề xuất của bạn. Sản phẩm được đóng gói cẩn thận để đảm bảo an toàn,và chúng tôi chịu trách nhiệm cho bất kỳ thiệt hại sản phẩm cho đơn đặt hàng của bạn.
Còn thời gian giao dịch thì sao?
Chúng tôi có thể gửi các bộ phận trong kho trong vòng 5 ngày làm việc. Đối với các mặt hàng không có trong kho, chúng tôi sẽ xác nhận thời gian dẫn dắt dựa trên số lượng đơn đặt hàng của bạn.
