AWMF-0146 Mô-đun Truyền thông không dây Silicon tích hợp cao Ku-Band Rx Beamformer với hoạt động từ 10,7 đến 12,75 GHz và 4 yếu tố phân cực kép

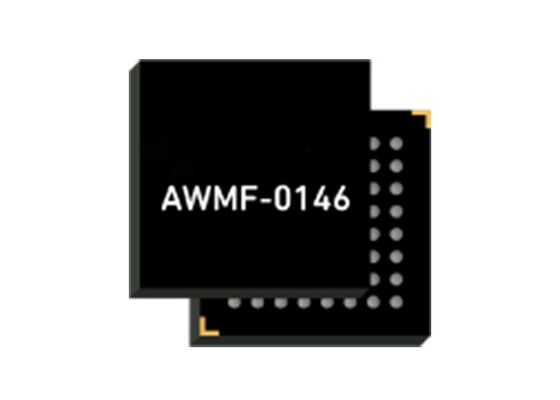

Hình ảnh lớn : AWMF-0146 Mô-đun Truyền thông không dây Silicon tích hợp cao Ku-Band Rx Beamformer với hoạt động từ 10,7 đến 12,75 GHz và 4 yếu tố phân cực kép

Thông tin chi tiết sản phẩm:

Place of Origin:	CN
Hàng hiệu:	Original Factory
Chứng nhận:	Lead free / RoHS Compliant
Model Number:	AWMF-0146

Thanh toán:

Minimum Order Quantity:	10
Giá bán:	Contact for Sample
Packaging Details:	BGA
Delivery Time:	5-8 work days
Payment Terms:	T/T,L/C,Western Union

Tiếp xúc

AWMF-0146 Mô-đun Truyền thông không dây Silicon tích hợp cao Ku-Band Rx Beamformer với hoạt động từ 10,7 đến 12,75 GHz và 4 yếu tố phân cực kép

Mô tả

Part Number:

AWMF-0146

Package:

BGA

Type:

Rx Beamformer

Operation:

10.7 to 12.75 GHz

Làm nổi bật:

Mô-đun giao tiếp không dây hoạt động ở tần số 10

7 đến 12

75 GHz

AWMF-0146 Mô-đun truyền thông không dây tích hợp cao Silicon Ku-Band Quad Rx Beamformer

AWMF-0146 là một IC silicon quad core tích hợp cao được thiết kế cho các ứng dụng truyền thông vệ tinh.Thiết bị tiên tiến này hỗ trợ bốn yếu tố bức xạ phân cực kép với tính linh hoạt phân cực đầy đủ và bao gồm bù tăng trên nhiệt độ với khả năng báo cáo nhiệt độ.

Tổng quan sản phẩm

AWMF-0146 có tính năng bảo vệ ESD trên tất cả các chân, hoạt động từ nguồn cấp +1.2V và được đóng gói trong WLCSP (Wafer Level Chip Scale Package) để dễ dàng lắp đặt trong ăng-ten mảng pha phẳng.Các thế hệ thứ 2 Ku-Band SATCOM beamformer IC gia đình cho phép ăng-ten hoạt động SATCOM mặt đất đầu cuối có thể tự động sắp xếp và tự động vị trí, hỗ trợ SATCOM trên đường sử dụng vệ tinh LEO/MEO/GEO.

Các đặc điểm chính

10tần số hoạt động từ 7 đến 12,75 GHz
Hỗ trợ 4 phân cực kép bức xạ các yếu tố
Sự phân cực linh hoạt (RHCP, LHCP, tuyến tính)
Điều khiển pha 6 bit / điều khiển tăng cường 5 bit
Trả thù tăng trên nhiệt độ
Khả năng báo cáo nhiệt độ
Tính toán kích thước mảng SATCOM và thông số kỹ thuật với máy tính mảng mới của chúng tôi

Ứng dụng

Hệ thống SATCOM bảng phẳng sử dụng vệ tinh LEO/MEO/GEO

Các thành phần điện tử khác trong kho

Số phần	Gói
AGFA019R31C3I3E	FBGA-3184
AGFA019R24C2I2VB	FBGA-2340
AGFA019R24C3E3V	BGA-2340
AGFA019R24C2E4X	BGA-2340
AGFA019R24C2I1VB	BGA-2340
AGFA019R24C3I3E	BGA-2340
AGFA019R25A1I1V	FBGA-2581
AGFA019R25A1E1V	FBGA-2581
AGFA022R24C2E1V	FBGA-2340
AGFA022R24C2E3E	FBGA-2340
AGFA022R24C2E4X	FBGA-2340
AGFA022R24C2I3V	FBGA-2340
AGFA022R31C3E4X	FBGA-3184
AGFA022R24C2E1VB	BGA-2340
AGFA022R25A1I1V	FBGA-2581
AGFA022R25A2E4F	FBGA-2581
AGFA022R25A2I3E	FBGA-2581
AGFA022R25A3E3E	FBGA-2581
AGFA022R24C3E3V	FBGA-2340
AGFA022R24C3I3E	FBGA-2340
AGFA022R31C2E2V	FBGA-3184
AGFA022R31C2I3E	FBGA-3184
AGFA022R24C2I2VB	FBGA-2340
AGFA022R25A1E1V	FBGA-2581
AGFA022R24C2I1V	FBGA-2340
AGFA022R31C2I1V	FBGA-3184
AGFA022R25A2E4X	FBGA-2581
AGFA022R25A2I3V	FBGA-2581
AGFA022R24C2E3V	FBGA-2340
AGFA022R24C2I3E	FBGA-2340

Câu hỏi thường gặp

Sản phẩm của anh có nguyên bản không?

Vâng, tất cả các sản phẩm là nguyên bản, nhập khẩu mới nguyên bản là mục đích của chúng tôi.

Anh có giấy chứng nhận nào?

Chúng tôi là công ty được chứng nhận ISO 9001: 2015 và là thành viên của ERAI.

Bạn có thể hỗ trợ đơn đặt hàng số lượng nhỏ hoặc mẫu không?

Vâng, chúng tôi hỗ trợ đơn đặt hàng mẫu và đơn đặt hàng nhỏ. Chi phí mẫu khác nhau theo đơn đặt hàng hoặc dự án của bạn.

Làm thế nào để vận chuyển đơn hàng của tôi?

Chúng tôi sử dụng nhanh để vận chuyển, chẳng hạn như DHL, Fedex, UPS, TNT, EMS. Chúng tôi cũng có thể sử dụng nhà chuyển phát đề xuất của bạn.Sản phẩm sẽ được đóng gói tốt và đảm bảo an toàn và chúng tôi chịu trách nhiệm về sản phẩm thiệt hại cho đơn đặt hàng của bạn.

Còn thời gian giao dịch thì sao?

Chúng tôi có thể vận chuyển các bộ phận trong vòng 5 ngày làm việc. Nếu không có hàng, chúng tôi sẽ xác nhận thời gian dẫn đầu cho bạn dựa trên số lượng đặt hàng của bạn.
