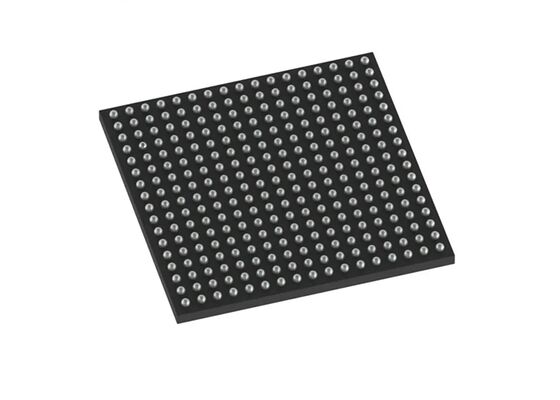

S32K396NHT1MJBS Microcontroller MCU
Máy vi điều khiển 32 bit 320MHz ARM Cortex-M7 S32K396
Tổng quan sản phẩm
S32K396NHT1MJBS là một bộ điều khiển vi mô được xây dựng đặc biệt để đáp ứng nhu cầu phát triển của xe điện (EV) với sự kết hợp đặc biệt về hiệu suất, tích hợp, kết nối mạng, bảo mật,và khả năng an toàn chức năng.
Máy vi điều khiển này cung cấp đủ sức mạnh tính toán để hỗ trợ tối đa một động cơ sáu pha hoặc hai động cơ ba pha được điều khiển bởi các vòng điều khiển hơn 200 kHz,đồng thời lưu trữ các thuật toán AI / ML hoặc các ứng dụng giám sát khác. It enables remote smart actuation applications using Time-Sensitive Networking (TSN) Ethernet for modern zonal vehicle architectures and reduces system costs through ASIL D software resolver and analog integration.
Thông số kỹ thuật
| Thông số kỹ thuật |
Chi tiết |
| Bộ xử lý lõi |
ARM® Cortex®-M7 |
| Kích thước lõi |
32 bit Quad-Core |
| Tốc độ |
320MHz |
| Kết nối |
CANbus, I2C, QSPI, SPI, UART/USART |
| Các thiết bị ngoại vi |
DMA, I2S, WDT |
| Số lượng I/O |
209 |
| Kích thước bộ nhớ chương trình |
6MB (6M x 8) |
| Loại bộ nhớ chương trình |
Flash |
| Kích thước EEPROM |
128K x 8 |
| Kích thước RAM |
800K x 8 |
| Cung cấp điện áp |
2.7V ~ 5.5V |
| Máy chuyển đổi dữ liệu |
A/D 69x12b SAR, Sigma-Delta |
| Loại dao động |
Bên ngoài |
| Nhiệt độ hoạt động |
-40 °C ~ 125 °C (TA) |
| Thể loại |
Ô tô |
Các đặc điểm chính
- Tối đa ba lõi Arm® Cortex®-M7 chạy ở 320 MHz
- Một cặp lõi khóa
- Hai lõi có thể cấu hình chia khóa
- Hai bộ đồng xử lý điều khiển động cơ chạy ở 320 MHz (chỉ S32K39-36)
- DSP CoolFluxTM có thể lập trình chạy ở tốc độ 160 MHz
- Một giao diện Ethernet với hỗ trợ Time-Sensitive Networking (TSN) (10/100 Mbps)
- Một giao diện tốc độ cao Zipwire để chia sẻ bộ nhớ giữa MCU
- Sáu CAN / CAN FD
- Bốn LIN / UART
- Hai I2C
- Tám kênh FlexIO mô phỏng UART, I2C, SPI, I2S, SENT, PWM
- Sáu SPI
- Một kênh microsecond (MSC)
- ISO 26262 đến ASIL D
- Khái niệm an toàn trong bối cảnh cho các ứng dụng biến tần
- Đơn vị thu thập lỗi phần cứng
- Tài liệu an toàn và hỗ trợ cộng đồng SafeAssure
Ứng dụng mục tiêu
- Hệ thống ô tô
- Hệ thống quản lý pin (BMS)
- Máy biến đổi lực kéo xe điện (EV)
- Ứng dụng xe điện lai (HEV)
Số bộ phận tương thích
| Số phần |
Gói |
| 5AGZME7K3F40C4G | 1517-BBGA |
| 5AGZME3H2F35I3LG | 1152-BBGA |
| 5AGZME5K3F40I4G | 1517-BBGA |
| 5AGZME5K2F40C3G | 1517-BBGA |
| 1SG085HN3F43E1VG | 1760-BBGA |
| 1ST040EH1F35I2LG | 1152-BBGA |
| 1SG110HN3F43I3VG | 1760-BBGA |
| 1SG110HN3F43E2VG | 1760-BBGA |
| 1SG110HN3F43E2VGS1 | 1760-BBGA |
| 1SD110PJ3F43E3VG | 1760-BBGA |
| 1SG085HN3F43I2VG | 1760-BBGA |
| 1SG085HN2F43E2VG | 1760-BBGA |
| 5AGTFD7K3F40I3G | 1517-BBGA |
| 1SG085HN3F43E2LG | 1760-BBGA |
| 1SG166HN3F43E3VG | 1760-BBGA |
| 1SG165HN3F43E3VG | 1760-BBGA |
| 1SG085HN3F43E3XG | 1760-BBGA |
| 5AGZME7K3F40I4G | 1517-BBGA |
| 5AGZME7K2F40C3G | 1517-BBGA |
| 5AGZME5K2F40I3LG | 1152-BBGA |
| 1SG110HN3F43E1VG | 1760-BBGA |
| 1SG085HN3F43I1VG | 1760-BBGA |
| 1SG085HN1F43E2VG | 1760-BBGA |
| 1SG085HN2F43E1VG | 1760-BBGA |
| 1SG110HN3F43I2VG | 1760-BBGA |
| 1SG110HN2F43E2VG | 1760-BBGA |
| 1SD110PJ3F43I3VG | 1760-BBGA |
| 1SG085HN2F43I2VG | 1760-BBGA |
| 5AGZME7H2F35I3LG | 1152-BBGA |
| 1SG110HN3F43E2LG | 1760-BBGA |
