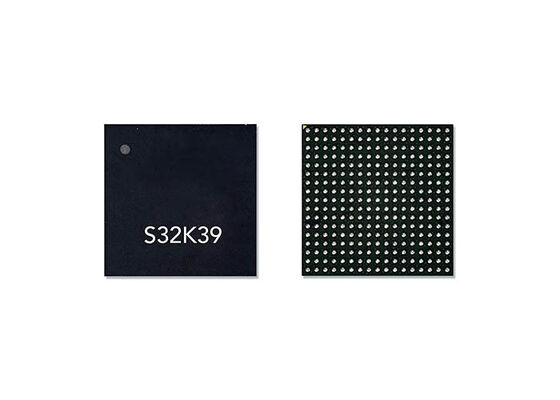

S32K396EHT1MJBS Microcontroller MCU
Máy vi điều khiển ARM Cortex M7 320MHz cho các ứng dụng điện hóa
Tổng quan sản phẩm
S32K396EHT1MJBS là một bộ điều khiển vi mô được xây dựng đặc biệt cho các ứng dụng xe điện (EV), cung cấp sự kết hợp tối ưu về hiệu suất, tích hợp, kết nối mạng,an ninh, và khả năng an toàn chức năng.
Khả năng chính
Máy vi điều khiển này cung cấp đủ sức mạnh tính toán để điều khiển tối đa một động cơ sáu pha hoặc hai động cơ ba pha sử dụng hơn 200 vòng điều khiển kHz,đồng thời lưu trữ các thuật toán AI / ML hoặc các ứng dụng giám sát khác. It supports remote smart actuation applications through Time-Sensitive Networking (TSN) Ethernet for modern zonal vehicle architectures and reduces system costs with ASIL D software resolver and analog integration.
Thông số kỹ thuật
| Dòng | S32K396 |
| Phong cách lắp đặt | SMD/SMT |
| Bao bì / Vỏ | BGA-289 |
| Trọng tâm | ARM Cortex M7 |
| Kích thước bộ nhớ chương trình | 6 MB |
| Chiều rộng xe buýt dữ liệu | 32 bit |
| Định nghĩa ADC | 12 bit |
| Tần số đồng hồ tối đa | 320 MHz |
| Số I/O | 237 I/O |
| Kích thước RAM dữ liệu | 800 kB |
| Điện áp cung cấp - phút | 2.97 V |
| Điện áp cung cấp - Max | 5.5 V |
| Nhiệt độ hoạt động tối thiểu | -40°C |
| Nhiệt độ hoạt động tối đa | +125°C |
| Nghị quyết của DAC | 8 bit |
| Loại RAM dữ liệu | RAM |
| Loại giao diện | I2C, SPI, UART |
| Nhạy cảm với độ ẩm | Vâng. |
| Số kênh ADC | 69 kênh |
| Điện áp cung cấp hoạt động | 3.3 V, 5 V |
Các tính năng nâng cao
- Tính toán:Có tối đa ba lõi Arm® Cortex®-M7 chạy ở tốc độ 320 MHz, một cặp lõi lockstep, hai lõi có thể cấu hình chia khóa, hai bộ đồng xử lý điều khiển động cơ chạy ở tốc độ 320 MHz (chỉ S32K39-36),DSP CoolFluxTM có thể lập trình chạy ở tốc độ 160 MHz
- Bộ nhớ:Bộ nhớ flash nhúng 4 MB hoặc 6 MB với ECC, tối đa 800kB SRAM
- Bộ đếm thời gian thông minh:Hai eFlexPWM (12 ch) với NanoEdge (8 ch), một eMIOS (24 ch), hai đơn vị điều khiển logic (LCU)
- Analog-Digital:Bảy SAR-ADC (tối đa 69 đầu vào tương tự bên ngoài), bốn Sigma-Delta ADC, hai Sinus Wave Generator (SWG), hai máy so sánh tương tự
Ứng dụng mục tiêu
- Hệ thống ô tô
- Hệ thống quản lý pin (BMS)
- Máy biến đổi lực kéo xe điện (EV)
- Ứng dụng xe điện lai (HEV)
Các biến thể sản phẩm tương thích
| Số phần | Gói |
|---|
| AGIB023R31B1I1V | 3184-BGA |
| AGIB019R18A1E2VB | 1805-BGA |
| AGIB019R31B1E1VB | 3184-BGA |
| AGIB022R29A2E3V | 2957-BFBGA |
| AGIB022R29A2I2VB | 2957-BGA |
| AGID019R18A2I3E | 1805-BGA |
| AGID019R31B2E2V | 3184-BGA |
| AGID019R31B2E3E | 3184-BGA |
| AGID019R31B2E3V | 3184-BGA |
| AGID023R18A1I1V | 1805-BBGA |
| AGID023R31B2I2VB | 3184-BGA |
| AGFB023R24C2E3E | 2340-BFBGA |
| AGFD023R25A2E3E | 2581-FBGA |
| AGFB008R24D2E3V | 2340-BFBGA |
| AGIB027R31B2I2V | 3184-BGA |
| QPB9850TR7 | LGA-16 |
| QPM0106 | DFN-10 |
| QPL1818TR13 | QFN-16 |
| DW3120TR13 | WLCSP-52 |
| QPC2511SR | QFN |
| QPF4216BTR13 | LGA-24 |
| RFSA3613TR7 | QFN-16 |
| RFSA3513TR7 | QFN-16 |
| QPA4536TR7 | QFN-28 |
| TGP2108-SM | QFN-24 |
| CMD249P5 | QFN-32 |
| QPM1002SR | QFN-24 |
| CMD273P3 | QFN-12 |
| TGS2355-SM | QFN-32 |
| CMD244K5 | QFN-32 |
