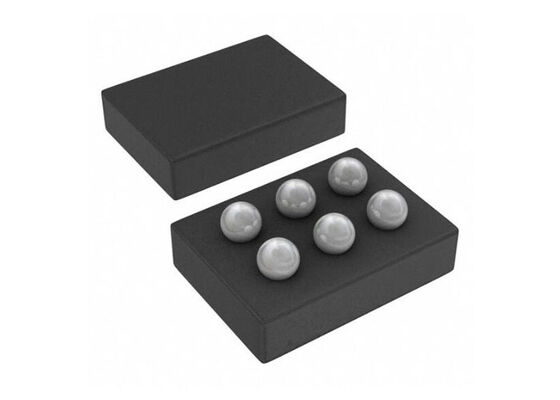

IC Tích Hợp LMG1020YFFR Chip Đơn Kênh Điều Khiển Cổng Low-Side DSBGA6
LMG1020YFFR là trình điều khiển một kênh, low-side, được thiết kế đặc biệt để điều khiển GaN FET và MOSFET mức logic trong các ứng dụng tốc độ cao bao gồm LiDAR, hệ thống đo thời gian bay, nhận dạng khuôn mặt và các bộ chuyển đổi nguồn khác nhau yêu cầu trình điều khiển low-side.
Tổng quan sản phẩm
Thiết kế đơn giản của LMG1020YFFR cho phép độ trễ lan truyền cực nhanh là 2,5 nano giây và độ rộng xung tối thiểu là 1 nano giây. Cường độ điều khiển có thể điều chỉnh độc lập cho cả cạnh kéo lên và kéo xuống bằng cách kết nối điện trở bên ngoài giữa cổng và OUTH và OUTL, tương ứng.
Thông số kỹ thuật
| Thông số |
Giá trị |
| Cấu hình điều khiển |
Low-Side |
| Loại kênh |
Đơn |
| Số lượng trình điều khiển |
1 |
| Loại cổng |
MOSFET (Kênh N, Kênh P) |
| Điện áp - Nguồn |
4.75V ~ 5.25V |
| Điện áp logic - VIL, VIH |
1.8V, 1.7V |
| Dòng điện - Đầu ra đỉnh (Nguồn, Xả) |
7A, 5A |
| Loại đầu vào |
Đảo, Không đảo |
| Thời gian tăng / giảm (Điển hình) |
375ps, 350ps |
| Nhiệt độ hoạt động |
-40°C ~ 125°C (TJ) |
| Loại gắn |
Gắn trên bề mặt |
| Gói / Vỏ |
6-UFBGA, DSBGA |
| Gói thiết bị nhà cung cấp |
6-DSBGA |
Các tính năng chính
- Trình điều khiển cổng Low-Side, Siêu nhanh cho GaN và Silicon FET
- Độ rộng xung đầu vào tối thiểu 1 ns
- Hoạt động lên đến 60 MHz
- Độ trễ lan truyền điển hình 2,5 ns, tối đa 4,5 ns
- Thời gian tăng và giảm điển hình 400 ps
- Dòng nguồn đỉnh 7-A và dòng xả đỉnh 5-A
- Điện áp nguồn 5-V
- Bảo vệ UVLO và quá nhiệt
Ứng dụng
- Hệ thống LiDAR
- Trình điều khiển laser đo thời gian bay
- Hệ thống nhận dạng khuôn mặt
- Bộ sạc không dây Class-E
- Bộ chuyển đổi nguồn cộng hưởng VHF
- Bộ chỉnh lưu đồng bộ dựa trên GaN
- Thiết bị thực tế tăng cường
