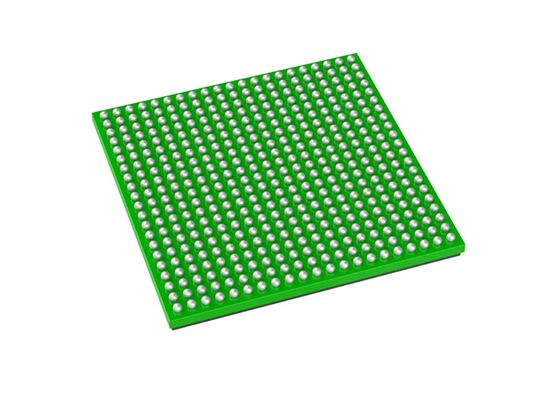

AM2432BKFGHIALXR Vi điều khiển Sitara MCU 800 MHz Lõi kép, cấp công nghiệp, dùng cho bộ truyền động động cơ và PLC

AM2432BKFGHIALXR Vi điều khiển MCU 800 MHz Dual-Core Sitara™ Vi điều khiển 293-VFBGA

Mô tả sản phẩm của AM2432BKFGHIALXR
AM2432BKFGHIALXR là một phần mở rộng của danh mục sản phẩm cấp công nghiệp Sitara’s vào các bộ vi điều khiển hiệu suất cao. Thiết bị AM243x được chế tạo cho các ứng dụng công nghiệp, chẳng hạn như bộ truyền động động cơ và mô-đun I/O từ xa, yêu cầu sự kết hợp giữa giao tiếp và xử lý thời gian thực.

Thông số kỹ thuật của AM2432BKFGHIALXR

Tính năng của AM2432BKFGHIALXR
Lên đến 2× các hệ thống con MCU Arm Cortex-R5F lõi kép hoạt động ở tốc độ lên đến 800MHz, được tích hợp cao để xử lý thời gian thực
Các cụm Arm Cortex-R5F lõi kép hỗ trợ hoạt động lõi kép và lõi đơn
Bộ nhớ đệm I 32KB và bộ nhớ đệm D 32KB trên mỗi lõi R5F với SECDED ECC trên tất cả các bộ nhớ
Lõi đơn: 128KB TCM trên mỗi cụm (128KB TCM trên mỗi lõi R5F)
Lõi kép: 128KB TCM trên mỗi cụm (64KB TCM trên mỗi lõi R5F)
1× MCU Arm Cortex-M4F lõi đơn ở tốc độ lên đến 400MHz
256KB SRAM với SECDED ECC
Lên đến 2MB RAM trên chip (OCSRAM) với SECDED ECC:
Có thể chia thành các ngân hàng nhỏ hơn theo gia số 256KB cho tối đa 8 ngân hàng bộ nhớ riêng biệt
Mỗi ngân hàng bộ nhớ có thể được phân bổ cho một lõi duy nhất để tạo điều kiện phân vùng tác vụ phần mềm
Hệ thống con DDR (DDRSS)
Hỗ trợ các loại bộ nhớ LPDDR4, DDR4
Bus dữ liệu 16 bit với ECC nội tuyến
Hỗ trợ tốc độ lên đến 1600 MT/s
Bộ điều khiển bảo mật quản lý thiết bị (DMSC-L)
Bộ điều khiển hệ thống SoC tập trung
Quản lý các dịch vụ hệ thống bao gồm khởi động ban đầu, bảo mật và quản lý đồng hồ/đặt lại/nguồn
Giao tiếp với các đơn vị xử lý khác nhau qua trình quản lý tin nhắn
Giao diện đơn giản hóa để tối ưu hóa các thiết bị ngoại vi không sử dụng
Chức năng gỡ lỗi trên chip thông qua giao diện JTAG và Trace)
Hệ thống con di chuyển dữ liệu (DMSS)
Block Copy DMA (BCDMA)
Packet DMA (PKTDMA)
Secure Proxy (SEC_PROXY)
Ring Accelerator (RINGACC)
Hệ thống con đồng bộ hóa thời gian
Mô-đun đồng bộ hóa thời gian nền tảng trung tâm (CPTS)
Trình quản lý hẹn giờ (TIMERMANAGER) với 1024 bộ hẹn giờ
Bộ định tuyến ngắt sự kiện đồng bộ hóa thời gian và so sánh
2× Hệ thống con giao tiếp công nghiệp Gigabit (PRU_ICSSG)
Hỗ trợ tùy chọn cho Profinet IRT, Profinet RT, EtherNet/IP, EtherCAT, Mạng nhạy cảm với thời gian (TSN) và các Giao thức mạng khác
Tương thích ngược với 10/100Mb PRU-ICSS
Mỗi PRU_ICSSG chứa:
3× Lõi PRU RISC trên mỗi Slice (2× Slice trên mỗi PRU_ICSSG)
Lõi sử dụng chung PRU (PRU)
Lõi Đơn vị thời gian thực PRU (PRU-RTU)
Lõi truyền PRU (PRU-TX)
Mỗi lõi PRU hỗ trợ các tính năng sau:
RAM hướng dẫn với ECC
RAM Broadside
Bộ nhân với bộ tích lũy tùy chọn (MAC)
Bộ tăng tốc phần cứng CRC16/32
Hoán đổi byte để chuyển đổi Big/Little Endian
Bộ tăng tốc phần cứng SUM32 cho tổng kiểm tra UDP
Trình quản lý tác vụ để hỗ trợ loại bỏ
Lên đến 2× cổng Ethernet
RGMII (10/100/1000)
MII (10/100)
Ba RAM dữ liệu với ECC
8 ngân hàng bộ nhớ scratchpad thanh ghi 30 × 32 bit
Bộ điều khiển ngắt và trình quản lý tác vụ
2× Thiết bị ngoại vi Ethernet công nghiệp 64 bit (IEP) để đóng dấu thời gian và các chức năng đồng bộ hóa thời gian khác
18× Giao diện Mô-đun bộ lọc Sigma-Delta (SDFM)
Logic ngắn mạch
Logic quá dòng
6× Giao diện bộ mã hóa vị trí đa giao thức
1× Mô-đun chụp nâng cao (ECAP)
UART tương thích 16550
Đồng hồ 192MHz chuyên dụng để hỗ trợ PROFIBUS 12Mbps
Khởi động an toàn được hỗ trợ
Root-of-Trust (RoT) được thực thi bằng phần cứng
Hỗ trợ chuyển đổi RoT thông qua khóa sao lưu
Hỗ trợ bảo vệ tiếp quản, bảo vệ IP và bảo vệ chống quay lại
Bộ đồng xử lý bảo mật (DMSC-L) để quản lý khóa và bảo mật, với liên kết cấp thiết bị chuyên dụng để bảo mật
Watchdog/timer/IPC an toàn
Hỗ trợ tường lửa mở rộng để cách ly
Hỗ trợ tăng tốc mật mã
Công cụ mật mã nhận biết phiên với khả năng tự động chuyển đổi vật liệu khóa dựa trên luồng dữ liệu đến
Hỗ trợ các lõi mật mã
AES – Kích thước khóa 128-/192-/256-Bit
SHA2 – Kích thước khóa 224-/256-/384-/512-Bit
DRBG với bộ tạo số ngẫu nhiên thực
PKA (Bộ tăng tốc khóa công khai) để hỗ trợ xử lý RSA/ECC để khởi động an toàn
Gỡ lỗi bảo mật
Truy cập gỡ lỗi được kiểm soát bằng phần mềm an toàn
Gỡ lỗi nhận biết bảo mật
6× Cổng Giao diện mạch tích hợp (I2C)
9× Mô-đun Truyền/Nhận không đồng bộ đa năng (UART)
1× Bộ chuyển đổi tương tự sang kỹ thuật số 12 bit (ADC)
Tốc độ lấy mẫu có thể cấu hình lên đến 4MSPS
8× đầu vào tương tự được ghép kênh
7× Bộ điều khiển Giao diện ngoại vi nối tiếp đa kênh (SPI)
3× Mô-đun I/O mục đích chung (GPIO)
9× Mô-đun Điều chế độ rộng xung nâng cao (EPWM)
3× Mô-đun Chụp nâng cao (ECAP)
3× Mô-đun Xung bộ mã hóa cầu phương nâng cao (EQEP)
2× Mô-đun Mạng điều khiển khu vực (MCAN) mô-đun với hỗ trợ CAN-FD đầy đủ
2× Lõi Máy phát giao diện nối tiếp nhanh (FSITX)
6× Lõi Máy thu giao diện nối tiếp nhanh (FSIRX)

Ứng dụng của AM2432BKFGHIALXR
Bộ điều khiển logic khả trình (PLC)
Bộ truyền động động cơ
I/O từ xa
Robot tự động hóa nhà máy
Robot công nghiệp & cộng tác
Cổng giám sát tình trạng
Mô-đun truyền thông
Máy phát trường
Kiểm tra & đo lường
Robot di động công nghiệp
Robot tự động hóa gia đình
Bộ điều khiển đa năng
