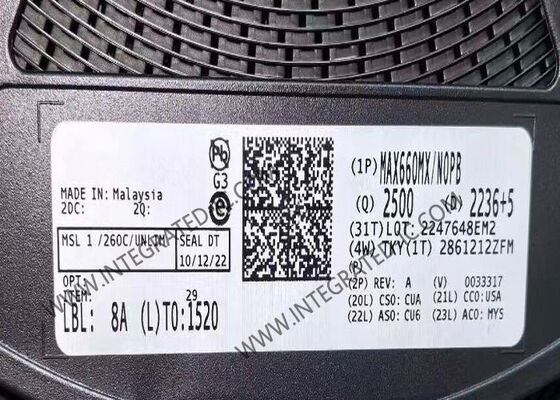

Chip Mạch Tích Hợp MAX660MX 100mA CMOS Chuyển Đổi Điện Áp Bơm Sạc SOIC8
Bộ chuyển đổi điện áp bơm sạc CMOS MAX660MX là một bộ chuyển đổi điện áp linh hoạt, không điều chỉnh, sử dụng tụ điện chuyển mạch, có thể là bộ nghịch đảo hoặc bộ nhân đôi. Hoạt động từ điện áp cung cấp rộng từ 1.5V đến 5.5V, MAX660MX sử dụng hai tụ điện chi phí thấp để cung cấp dòng điện đầu ra 100mA mà không tốn kém, không chiếm nhiều diện tích và không gây nhiễu điện từ (EMI) như các bộ chuyển đổi dựa trên cuộn cảm.
Với dòng điện hoạt động chỉ 120µA và hiệu suất hoạt động lớn hơn 90% ở hầu hết các tải, MAX660MX cung cấp hiệu suất lý tưởng cho các hệ thống chạy bằng pin. Thiết bị có thể được vận hành trực tiếp song song để giảm trở kháng đầu ra, do đó cung cấp nhiều dòng điện hơn ở một điện áp nhất định.
Thông số kỹ thuật
| Chức năng |
Tỷ lệ |
| Cấu hình đầu ra |
Dương hoặc Âm |
| Cấu trúc liên kết |
Bơm sạc |
| Loại đầu ra |
Cố định |
| Số lượng đầu ra |
1 |
| Điện áp - Đầu vào (Tối thiểu) |
1.5V |
| Điện áp - Đầu vào (Tối đa) |
5.5V |
| Điện áp - Đầu ra (Tối thiểu/Cố định) |
-Vin, 2Vin |
| Dòng điện - Đầu ra |
100mA |
| Tần số - Chuyển mạch |
10kHz, 80kHz |
| Bộ chỉnh lưu đồng bộ |
Không |
| Nhiệt độ hoạt động |
-40°C ~ 85°C (TA) |
| Loại gắn |
Gắn trên bề mặt |
| Gói / Vỏ |
8-SOIC (0.154", Rộng 3.90mm) |
| Gói thiết bị nhà cung cấp |
8-SOIC |
Các tính năng chính
Đảo ngược hoặc nhân đôi điện áp cung cấp đầu vào
Gói SO-8 hẹp
Điện trở đầu ra điển hình 6.5-Ω
Hiệu suất chuyển đổi điển hình 88% ở 100mA
Tần số dao động có thể lựa chọn: 10kHz/80kHz
Ứng dụng
Máy tính xách tay Điện thoại di động Thiết bị y tế Nguồn cung cấp bộ khuếch đại thuật toán Nguồn cung cấp giao diện Thiết bị cầm tay
