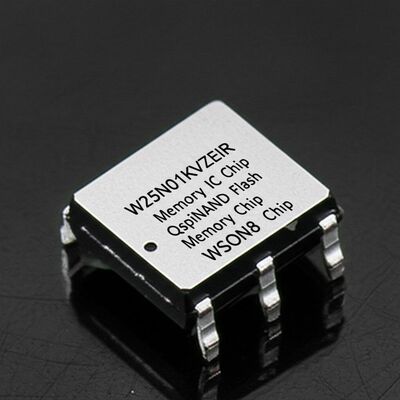

Chip IC bộ nhớ W25N01KVZEIR - Bộ nhớ flash 1Gbit SLC QspiNAND
W25N01KVZEIR là một 1Gbit SLC QspiNAND Flash Memory IC cung cấp một giải pháp lưu trữ tối ưu cho các hệ thống có không gian hạn chế, số pin và yêu cầu năng lượng.Chip bộ nhớ tiên tiến này hoạt động trên một 2.7V đến 3.6V nguồn cung cấp điện với mức tiêu thụ điện hiện tại thấp đáng chú ý chỉ 25mA trong chế độ hoạt động và 10μA trong chế độ chờ.
Mảng bộ nhớ 1Gbit được tổ chức thành 65.536 trang có thể lập trình, mỗi trang chứa 2.048 byte.trong khi các hoạt động xóa được thực hiện trong các nhóm 64 trang (128KB xóa khối).
Thông số kỹ thuật
| Parameter |
Thông số kỹ thuật |
| Dòng |
SpiFlash® |
| Loại bộ nhớ |
Không dễ bay hơi |
| Định dạng bộ nhớ |
Flash |
| Công nghệ |
Flash - NAND (SLC) |
| Kích thước bộ nhớ |
1Gbit |
| Tổ chức trí nhớ |
128M x 8 |
| Giao diện bộ nhớ |
SPI - Quad I/O |
| Tần số đồng hồ |
104 MHz |
| Viết Thời gian chu kỳ |
700μs |
| Thời gian truy cập |
7 ns |
| Cung cấp điện áp |
2.7V ~ 3.6V |
| Nhiệt độ hoạt động |
-40 °C ~ 85 °C (TA) |
| Loại lắp đặt |
Mặt đất |
| Bao bì / Vỏ |
8-WDFN Exposed Pad |
| Bao gồm thiết bị của nhà cung cấp |
8-WSON (8x6) |
Các đặc điểm chính
Gia đình bộ nhớ QspiNAND
- W25N01KV: Capacity 1G-bit / 128M-Byte
- Giao diện SPI tiêu chuẩn với CLK, /CS, DI, DO, /WP, /Hold
- Hỗ trợ SPI kép với CLK, /CS, IO0, IO1, /WP, /Hold
- Giao diện Quad SPI với CLK, /CS, IO0, IO1, IO2, IO3
- Tương thích với các lệnh flash hàng loạt SPI tiêu chuẩn
Hoạt động hiệu suất cao
- 104MHz tốc độ đồng hồ SPI tiêu chuẩn / đôi / bốn
- Hiệu suất SPI hai/bốn tương đương 208/416MHz
- Chương trình nhanh và xóa các hoạt động
- 60,000 xóa / độ bền chu kỳ chương trình
- Khả năng lưu trữ dữ liệu 10 năm
Hiệu quả năng lượng và độ tin cậy
- Cung cấp điện đơn 2,7V đến 3,6V
- Tiêu thụ năng lượng thấp: 25mA hoạt động, 10μA chờ
- Phạm vi nhiệt độ hoạt động rộng: -40°C đến +85°C/105°C
Kiến trúc tiên tiến
- Kiến trúc xóa khối 128KB linh hoạt
- Khả năng xóa khối 128K-Byte đồng bộ
- Phương pháp tải dữ liệu nhiều trang để tăng sự linh hoạt
An ninh và bảo vệ tăng cường
- On-chip 4-Bit ECC cho tính toàn vẹn của mảng bộ nhớ
- Các khối 0-7 và 1020-1023 được xác nhận tại nhà máy với ECC bật
- Các bit trạng thái ECC để theo dõi kết quả
- Bảo vệ ghi phần mềm và phần cứng
- Khóa nguồn điện và bảo vệ OTP
- ID duy nhất và các trang tham số
- Mười trang OTP 2KB để lưu trữ dữ liệu an toàn
