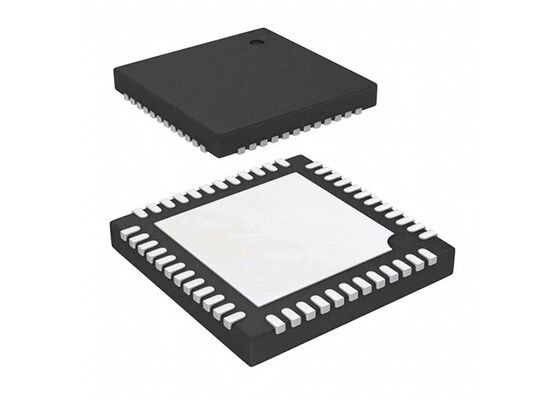

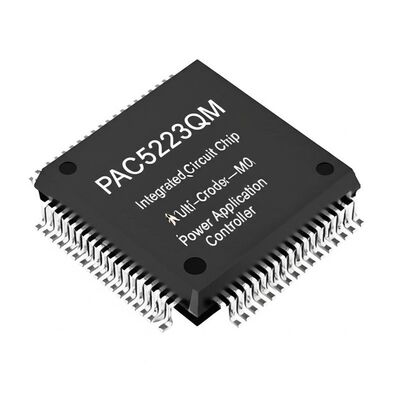

Chip Mạch Tích Hợp PAC5223QM Bộ Điều Khiển Ứng Dụng Nguồn Đa Chế Độ Arm Cortex-M0
PAC5223QM là một phần trong danh mục sản phẩm toàn diện của Active-Semi về các sản phẩm Bộ Điều Khiển Ứng Dụng Nguồn® (PAC), được tối ưu hóa đặc biệt để điều khiển và cấp nguồn cho các thiết bị, thiết bị và thiết bị năng lượng thông minh thế hệ tiếp theo. Bộ điều khiển ứng dụng tiên tiến này tích hợp lõi vi điều khiển 32-bit Arm® Cortex®-M0 50MHz với Multi-Mode Power Manager™, Configurable Analog Front End™ và Application Specific Power Drivers™ độc quyền của Active-Semi để tạo ra các hệ thống ứng dụng đa năng và nguồn dựa trên vi điều khiển nhỏ gọn cho các ứng dụng điều khiển động cơ và nguồn điện kỹ thuật số.
Thông số kỹ thuật sản phẩm
| Ứng dụng |
Thiết bị, Thiết bị và Thiết bị Năng lượng Thông minh |
| Bộ xử lý lõi |
ARM® Cortex®-M0 |
| Loại bộ nhớ chương trình |
FLASH (32KB) |
| Dòng bộ điều khiển |
PAC™ |
| Kích thước RAM |
8K x 8 |
| Giao diện |
I2C, SPI, SWD, UART |
| Số I/O |
25 |
| Nhiệt độ hoạt động |
-40°C ~ 105°C |
Các tính năng chính
Multi-Mode Power Manager độc quyền
- Bộ điều khiển chuyển mạch đa chế độ có thể cấu hình cho các cấu trúc liên kết buck SEPIC điện áp cao hoặc AC/DC Flyback
- Nguồn DC lên đến 70V hoặc đầu vào AC
- 4 bộ điều chỉnh tuyến tính với quản lý nguồn và ngủ đông
- Giám sát nguồn và nhiệt độ, cảnh báo và phát hiện lỗi
Configurable Analog Front End độc quyền
- 10 chân I/O analog front end
- 3 bộ khuếch đại độ lợi có thể lập trình vi sai
- 4 bộ khuếch đại độ lợi có thể lập trình một đầu
- 10 bộ so sánh
- 2 DAC (10-bit và 8-bit)
Application Specific Power Drivers độc quyền
- 3 trình điều khiển cổng bên thấp và 3 trình điều khiển cổng bên cao với khả năng điều khiển cổng 1A
- Độ trễ có thể cấu hình và bảo vệ lỗi nhanh
Các tính năng của Vi điều khiển lõi
- Lõi vi điều khiển 32-bit Arm Cortex-M0 50MHz
- Bộ nhân 32-bit x 32-bit chu kỳ đơn nhanh
- Bộ hẹn giờ SysTick 24-bit
- Bộ điều khiển ngắt vectơ lồng nhau (NVIC) với 20 ngắt bên ngoài
- Bộ điều khiển ngắt đánh thức cho phép các chế độ ngủ tiết kiệm điện
- Đồng hồ-cổng cho phép hoạt động công suất thấp
- Bộ nhớ FLASH 32kB và SRAM 8kB
- ADC 1µs 10-bit với công cụ điều khiển đa đầu vào/đa mẫu
- 9 đầu vào ADC bao gồm đầu vào từ analog front end có thể cấu hình
Các tính năng I/O và Đồng hồ
- I/O 3.3V với 3 I/O đa năng với trạng thái ba và đầu vào analog chuyên dụng cho ADC
- I/O 5V thực với 12 I/O đa năng với trạng thái ba, kéo lên và kéo xuống và nguồn I/O chuyên dụng
- Có thể cấu hình là I/O 5V hoặc 3.3V thực
- Đồng hồ và PLL linh hoạt từ bộ dao động 2% bên trong, bộ dao động vòng, đồng hồ bên ngoài hoặc tinh thể
Thời gian và Giao tiếp
- 9 bộ tạo thời gian bao gồm bốn bộ hẹn giờ 16-bit với tối đa 16 khối PWM/CC và 7 bộ điều khiển thời gian chết độc lập
- Bộ hẹn giờ Watchdog 24-bit (4s hoặc 8s)
- Đồng hồ thời gian thực 24-bit
- Bộ hẹn giờ SysTick 24-bit
- Bộ hẹn giờ đánh thức cho các chế độ ngủ từ 0,125s đến 8s
- Giao diện giao tiếp SPI, I2C và UART
- Giao diện gỡ lỗi SWD với chức năng vô hiệu hóa giao diện
Ứng dụng
- Dụng cụ điện
- Dụng cụ làm vườn
- Hàng trắng
- Bộ điều khiển tốc độ nhúng
- Bộ điều khiển động cơ
