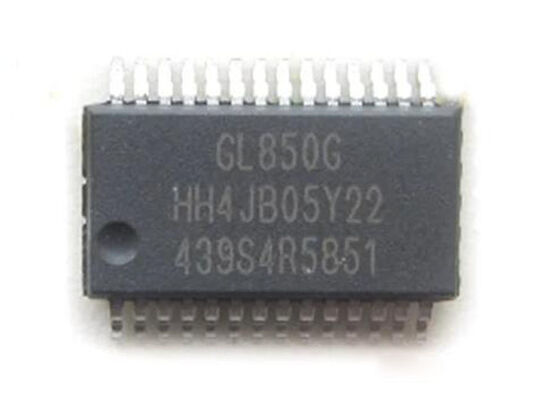

Chip Mạch Tích Hợp GL850G 480Mb/s USB 2.0 Hub Controller
GL850G là Bộ điều khiển USB 2.0 Hub tích hợp cả bộ điều chỉnh điện áp giảm từ 5V sang 3.3V và từ 3.3V sang 1.8V vào một chip duy nhất, loại bỏ sự cần thiết của các thành phần LDO bên ngoài. Chân bật nguồn hỗ trợ cả công tắc nguồn bật cao và bật thấp, mang lại sự linh hoạt hơn trong việc lựa chọn linh kiện.
Bộ điều khiển này có bộ xử lý RISC 8 bit nhúng quản lý các thanh ghi điều khiển/trạng thái và phản hồi các yêu cầu của máy chủ USB. Phần sụn điều khiển I/O đa năng (GPIO) để truy cập EEPROM bên ngoài, cho phép cấu hình PID và VID tùy chỉnh như được định nghĩa trong EEPROM bên ngoài.
Thông số kỹ thuật
| Loại sản phẩm |
IC Giao diện USB |
| Loại sản phẩm |
Bộ điều khiển USB |
| Loại bộ điều khiển |
USB Controller Hub |
| Kiểu gắn |
SMD/SMT |
| Gói / Vỏ |
SSOP-28 |
| Tiêu chuẩn |
USB 2.0 |
| Tốc độ dữ liệu |
480 Mb/s |
| Dải điện áp cung cấp |
3 V - 5.5 V |
| Dòng điện cung cấp hoạt động |
52.4 mA |
| Nhiệt độ hoạt động |
0℃ đến +85℃ |
| Loại giao diện |
USB |
| Số cổng |
5 Cổng |
| Điện áp cung cấp hoạt động |
3.3 V, 5 V |
Các tính năng chính
- Tuân thủ Thông số kỹ thuật USB Phiên bản 2.0
- Hỗ trợ 4/3/2 cổng hạ nguồn thông qua cấu hình chân I/O
- Cổng thượng nguồn hỗ trợ cả lưu lượng tốc độ cao (HS) và tốc độ đầy đủ (FS)
- Các cổng hạ nguồn hỗ trợ HS, FS và lưu lượng tốc độ thấp (LS)
- 1 đường ống điều khiển (điểm cuối 0, tải trọng dữ liệu 64 byte) và 1 đường ống ngắt (điểm cuối 1, tải trọng dữ liệu 1 byte)
- Tương thích ngược với thông số kỹ thuật USB Phiên bản 1.1
- Bộ vi xử lý 8 bit trên chip với kiến trúc giống RISC
- Bộ hướng dẫn được tối ưu hóa USB với hiệu suất 6 MIPS @ 12MHz
- RAM 64 byte và ROM mặt nạ 2K
- Hỗ trợ PID, VID tùy chỉnh bằng cách đọc EEPROM bên ngoài
- Cấu hình cổng hạ nguồn thông qua EEPROM bên ngoài
- Bộ thu phát USB 2.0 tích hợp
- Tích hợp điện trở kéo lên 1.5KΩ và kéo xuống 15KΩ
- Điện trở nối tiếp nhúng cho tín hiệu USB
- Tuân thủ các yêu cầu về nguồn điện của bus
- Tự động chuyển đổi giữa chế độ tự cấp nguồn và chế độ cấp nguồn bus
- Hỗ trợ thiết bị tổng hợp (không thể tháo rời trong các cổng hạ nguồn) thông qua cấu hình chân I/O
- Hỗ trợ thiết bị không thể tháo rời có thể cấu hình
- PLL tích hợp hỗ trợ đầu vào xung nhịp tinh thể/Dao động bên ngoài 12 MHz
- Bộ điều chỉnh 5V sang 3.3V tích hợp
- Tiêu thụ điện năng thấp
- Trình điều khiển đầu ra được cải thiện với điều khiển tốc độ quay để giảm EMI
- Phát hiện lỗi nguồn bên trong để phục hồi ESD
- Cấu hình cổng hạ nguồn thông qua GPIO mà không cần EEPROM bên ngoài
Ứng dụng
- USB hub độc lập
- USB hub bo mạch chủ PC, Docking của máy tính xách tay
- Bảng điều khiển trò chơi
- Hub màn hình LCD
- Bất kỳ thiết bị tổng hợp nào yêu cầu chức năng USB hub
