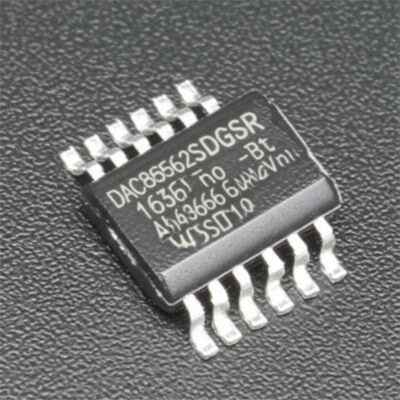

Chip Mạch Tích Hợp DAC8562SDGSR Bộ Chuyển Đổi Tín Hiệu Số Sang Tương Tự 16-Bit VSSOP10
DAC8562SDGSR là bộ chuyển đổi tín hiệu số sang tương tự hai kênh, điện áp đầu ra, công suất thấp, có độ phân giải 16-, 14- và 12-bit. Mạch tích hợp này có tham chiếu nội bộ 2.5-V, 4-ppm/°C, cung cấp dải điện áp đầu ra toàn dải là 2.5 V hoặc 5 V. Tham chiếu nội bộ duy trì độ chính xác ban đầu ±5 mV và có thể cung cấp hoặc nhận dòng lên đến 20 mA tại chân VREFIN/VREFOUT.
Thông số kỹ thuật
| Thông số |
Giá trị |
| Số bit |
16 |
| Số bộ chuyển đổi D/A |
2 |
| Thời gian ổn định |
10µs (Điển hình) |
| Loại đầu ra |
Điện áp - Đệm |
| Đầu ra vi sai |
Không |
| Giao diện dữ liệu |
SPI, DSP |
| Loại tham chiếu |
Bên ngoài, Bên trong |
| Điện áp - Nguồn, Tương tự |
2.7V ~ 5.5V |
| Điện áp - Nguồn, Kỹ thuật số |
2.7V ~ 5.5V |
| INL/DNL (LSB) |
±4, ±0.2 |
| Kiến trúc |
String DAC |
| Nhiệt độ hoạt động |
-40°C ~ 125°C |
| Gói / Vỏ |
10-TFSOP, 10-MSOP (0.118", Rộng 3.00mm) |
| Gói thiết bị nhà cung cấp |
10-VSSOP |
| Loại gắn |
Gắn trên bề mặt |
Các tính năng chính
- Độ chính xác tương đối: 16-Bit, 4 LSB INL
- Xung nhiễu: 0.1 nV-s
- Tham chiếu hai chiều: Đầu vào hoặc Đầu ra 2.5V
- Đầu ra bị vô hiệu hóa theo mặc định
- Độ chính xác ban đầu ±5mV (Tối đa)
- Độ trôi nhiệt 4ppm°C (Điển hình)
- Độ trôi nhiệt 10ppm/°C (Tối đa)
- Khả năng nhận và cung cấp 20mA
- Đặt lại nguồn về thang đo không hoặc thang đo giữa
- Công suất thấp: 4 mW (Điển hình, 5-V AVDD, Bao gồm dòng tham chiếu nội bộ)
- Dải cung cấp điện rộng: 2.7 V đến 5.5 V
- SPI 50-MHz với đầu vào kích hoạt Schmitt
- Chức năng LDAC và CLR
- Bộ đệm đầu ra với hoạt động Rail-to-Rail
- Gói: VSSOP-10
- Dải nhiệt độ: -40°C đến 125°C
Ứng dụng
- Thiết bị đo lường di động
- Mô-đun đầu ra tương tự PLC
- Điều khiển servo vòng kín
- Điều chỉnh bộ dao động điều khiển điện áp
- Hệ thống thu thập dữ liệu
- Điều chỉnh độ lợi và độ lệch có thể lập trình
