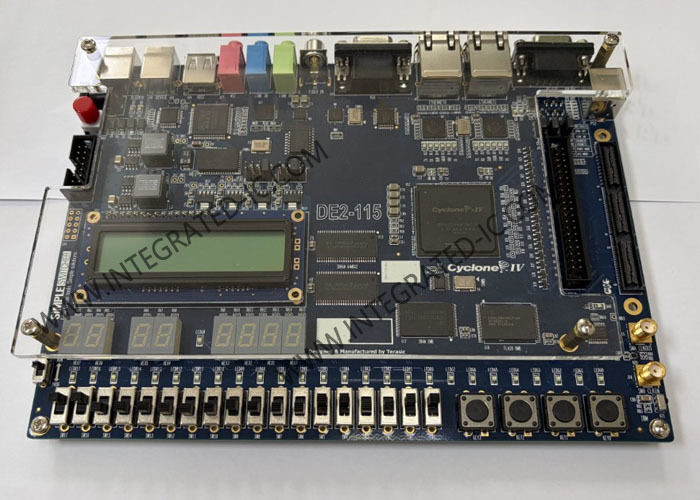

DE2-115 Embedded Solutions EP4CE115 Cyclone IV E FPGA Development And Education Kit
Bộ công cụ Phát triển và Giáo dục FPGA DE2-115 có thiết bị Cyclone IV E, được thiết kế để đáp ứng nhu cầu ngày càng tăng về các giải pháp chi phí thấp linh hoạt trong video di động, thoại, truy cập dữ liệu và các ứng dụng hình ảnh chất lượng cao. Nền tảng này mang lại sự cân bằng tối ưu giữa hiệu quả chi phí, mức tiêu thụ điện năng và các khả năng logic, bộ nhớ và DSP toàn diện.
Thông số kỹ thuật lõi FPGA
Được trang bị thiết bị Cyclone EP4CE115, DE2-115 cung cấp 114.480 phần tử logic (LE) - lớn nhất hiện có trong dòng Cyclone IV E - cùng với bộ nhớ RAM lên đến 3,9 Mbits và 266 bộ nhân. Cấu hình này cung cấp chức năng vượt trội và giảm tiêu thụ điện năng so với các thiết bị Cyclone thế hệ trước.
Các tính năng chính
Thiết bị FPGA
- Cyclone® IV EP4CE115 FPGA
- 114.480 phần tử logic (LE)
- Bộ nhớ nhúng 3.888 Kbits
- 266 bộ nhân 18 x 18 nhúng
- 4 PLL đa năng
- 528 I/O người dùng
Cấu hình và Lập trình
- Thiết bị cấu hình nối tiếp EPCS64
- Mạch USB-Blaster tích hợp
- Hỗ trợ cấu hình chế độ JTAG và AS
Tài nguyên bộ nhớ
- SDRAM 128MB (32Mx32bit)
- SRAM 2MB (1Mx16)
- Flash 8MB (4Mx16) với chế độ 8-bit
- EEPROM 32Kbit
Giao diện người dùng
- 18 công tắc và 4 nút nhấn
- 18 đèn LED đỏ và 9 đèn LED xanh lục
- Tám màn hình 7 đoạn
Âm thanh và Hiển thị
- Bộ mã hóa/giải mã 24-bit (CODEC)
- Giắc cắm line-in, line-out và microphone-in
- Mô-đun LCD 16x2
Kết nối và Mở rộng
- Hai cổng Gigabit Ethernet với hỗ trợ 10/100/1000
- Thẻ High Speed Mezzanine Card (HSMC) 172 chân
- Đầu nối USB Loại A và B (tuân thủ USB 2.0)
- Cổng mở rộng 40 chân
- Đầu nối VGA-out với DAC ba tốc độ cao
- Đầu nối nối tiếp DB-9 (RS232 với điều khiển luồng)
- Đầu nối PS/2 cho chuột hoặc bàn phím
- Ổ cắm thẻ SD với chế độ SPI và SD 4-bit
Các tính năng bổ sung
- Ba đầu vào xung nhịp dao động 50MHz
- Đầu nối SMA cho đầu vào/đầu ra xung nhịp bên ngoài
- Mô-đun thu hồng ngoại với điều khiển từ xa
- Bộ giải mã TV (NTSC/PAL/SECAM) với đầu nối TV-in
- Đầu vào DC để bàn với bộ điều chỉnh chuyển mạch và hạ áp
Nội dung gói
Bảng Altera DE2-115, DVD Altera Complete Design Suite cho Windows, CD hệ thống DE2-115, Bộ chuyển đổi DC nguồn 12V/2A, Cáp lập trình USB, Hai đầu cắm 1 chân, Hai dải dây (đen và đỏ), Sáu chân đế silicon, Bộ điều khiển từ xa
