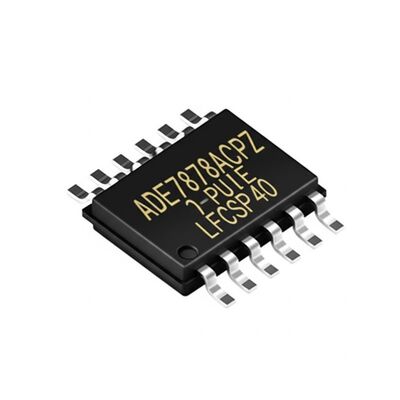

Chip mạch tích hợp ADE7878ACPZ
IC đo năng lượng điện 3 pha có độ chính xác cao với gói LFCSP40, có giao diện nối tiếp và đầu ra xung linh hoạt cho các ứng dụng đo năng lượng toàn diện.
Tổng quan về sản phẩm
ADE7878ACPZ là mạch tích hợp đo năng lượng điện 3 pha chính xác kết hợp bộ chuyển đổi tương tự sang số sigma-delta bậc hai, bộ tích hợp kỹ thuật số, mạch tham chiếu và khả năng xử lý tín hiệu toàn diện. Giải pháp dựa trên DSP có chức năng cố định này thực hiện phép đo tổng năng lượng hoạt động, phản ứng và năng lượng biểu kiến (cơ bản và hài) cùng với các phép tính RMS.
Thông số kỹ thuật
| tham số |
Giá trị |
| Trở kháng đầu vào |
400kOhm |
| Lỗi đo lường |
0,2% |
| Điện áp - I/O cao |
2V, 2.4V |
| Điện áp - I/O thấp |
0,4V, 0,8V |
| Hiện tại - Cung cấp |
20mA |
| Điện áp - Nguồn cung cấp |
2,8V ~ 3,7V |
| Loại đồng hồ |
3 pha |
| Nhiệt độ hoạt động |
-40°C ~ 85°C |
| Kiểu lắp |
Gắn bề mặt |
| Gói / Thùng |
Tấm tiếp xúc 40-WFQFN, CSP |
| Gói thiết bị của nhà cung cấp |
40-LFCSP-WQ (6x6) |
Các tính năng chính
- Đầu vào nguồn pin cho hoạt động trung tính bị thiếu
- Đo góc pha với sai số 0,3° điển hình
- Hoạt động điện áp cung cấp rộng: 2,4 V đến 3,7 V
- Tham chiếu 1,2 V với khả năng tăng tốc bên ngoài
- Hoạt động cung cấp 3,3 V đơn
- Gói LFCSP 40 đạo trình, không chứa Pb
- Nhiệt độ hoạt động: -40°C đến +85°C
- Giao diện nối tiếp I2C, SPI và HSDC linh hoạt
- Tuân thủ các tiêu chuẩn EN 50470-1, EN 50470-3, IEC 62053-21, IEC 62053-22 và IEC 62053-23 với độ chính xác cao
- Tương thích với các dịch vụ 3 pha, 3 hoặc 4 dây (delta hoặc wye)
- Đo năng lượng hoạt động/phản ứng/biểu kiến tổng và cơ bản
- Sai số nhỏ hơn 0,1% trên dải động 1000:1 ở 25°C
- Hỗ trợ máy biến dòng và cảm biến dòng di/dt
Ứng dụng chính
Hệ thống đo năng lượng cho các ứng dụng công nghiệp, thương mại và tiện ích yêu cầu đo điện ba pha có độ chính xác cao.
