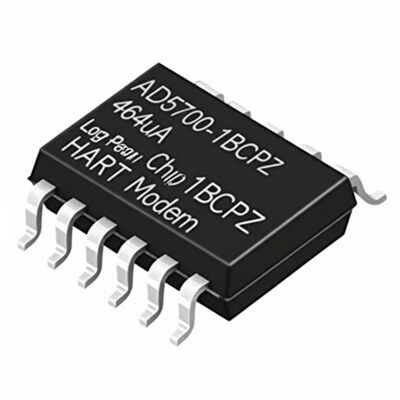

Chip Mạch Tích Hợp AD5700-1BCPZ 464µA Modem HART Đơn Chip Công Suất Thấp
AD5700-1BCPZ là một giải pháp modem bán song công FSK HART® đơn chip được tích hợp đầy đủ, được thiết kế để tuân thủ các yêu cầu lớp vật lý HART. IC nhỏ gọn này tích hợp tất cả các chức năng lọc, phát hiện tín hiệu, điều chế, giải điều chế và tạo tín hiệu cần thiết, chỉ yêu cầu các linh kiện bên ngoài tối thiểu. Bộ dao động nội bộ chính xác 0,5% làm giảm đáng kể yêu cầu về không gian bảng mạch, làm cho nó trở nên lý tưởng cho các ứng dụng chạy bằng đường dây ở cả cấu hình master và slave.
Thông số kỹ thuật
| Định dạng dữ liệu |
HART |
| Điện áp cung cấp |
1.71V ~ 5.5V |
| Loại gắn |
Gắn trên bề mặt |
Các tính năng chính
- Modem FSK tích hợp đầy đủ tuân thủ HART
- Tần số dịch chuyển hình sin 1200 Hz và 2200 Hz
- Dòng điện cung cấp tối đa 115 µA ở chế độ nhận
- Thích hợp cho các ứng dụng an toàn nội tại
- Bộ lọc thông dải nhận tích hợp
- Yêu cầu các linh kiện bên ngoài tối thiểu
- Đồng hồ được tối ưu hóa cho các cấu hình hệ thống khác nhau
- Bộ tạo dao động tinh thể công suất cực thấp (tối đa 60 µA)
- Khả năng tương thích với nguồn xung CMOS bên ngoài
- Bộ tạo dao động nội bộ chính xác (chỉ AD5700-1)
- Đầu ra HART được đệm với khả năng truyền động bổ sung
- Xếp hạng ESD HBM 8 kV
- Dải cung cấp điện từ 1.71 V đến 5.5 V
- Khả năng tương thích giao diện từ 1.71 V đến 5.5 V
- Phạm vi nhiệt độ hoạt động từ −40°C đến +125°C
- Gói LFCSP 4 mm × 4 mm nhỏ gọn
- Tuân thủ lớp vật lý HART
- Hỗ trợ giao diện UART
Ứng dụng
- Máy phát trường
- Bộ ghép kênh HART
- Các mô-đun I/O tương tự PLC và DCS
- Các giải pháp kết nối mạng HART
