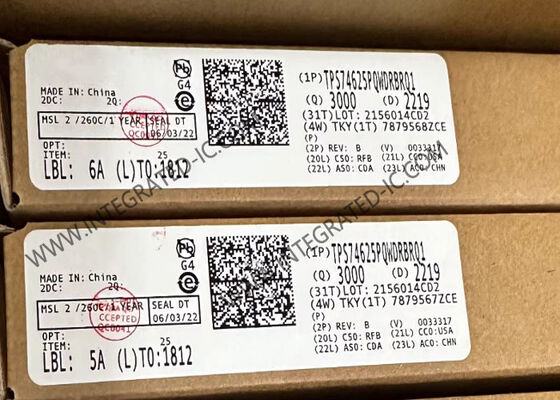

TPS74625PQWDRBRQ1 Chip mạch tích hợp Bộ điều chỉnh điện áp rơi thấp VSON8 Bộ điều chỉnh LDO
TPS74625PQWDRBRQ1 là bộ điều chỉnh điện áp rơi cực thấp (LDO) 1A với chức năng tiết kiệm điện. Thiết bị này có mức tiêu thụ dòng điện tĩnh thấp và mang lại hiệu suất tải nhất thời và đường dây đặc biệt.
Tổng quan về sản phẩm
TPS74625PQWDRBRQ1 là bộ điều chỉnh điện áp đa năng hỗ trợ dải điện áp đầu vào từ 1,5V đến 6,0V và phạm vi đầu ra có thể điều chỉnh bên ngoài từ 0,55V đến 5,5V. Thiết bị này cũng cung cấp các tùy chọn điện áp đầu ra cố định để cấp nguồn cho các đường ray điện áp chung, lý tưởng cho các ứng dụng sau điều chỉnh.
Thông số kỹ thuật
| tham số |
Giá trị |
| Cấu hình đầu ra |
Tích cực |
| Loại đầu ra |
Đã sửa |
| Số lượng bộ điều chỉnh |
1 |
| Điện áp - Đầu vào (Tối đa) |
6V |
| Điện áp - Đầu ra (Tối thiểu/Cố định) |
2,5V |
| Mất điện áp (Tối đa) |
0,31V @ 1A |
| Hiện tại - Đầu ra |
1A |
| Hiện tại - Không hoạt động (Iq) |
36 µA |
| PSRR |
53dB ~ 30dB (1kHz ~ 1 MHz) |
| Tính năng điều khiển |
Kích hoạt, nguồn tốt |
| Tính năng bảo vệ |
Khóa quá dòng, quá nhiệt, dưới điện áp (UVLO) |
| Nhiệt độ hoạt động |
-40°C ~ 125°C |
| Kiểu lắp |
Gắn bề mặt, sườn có thể thấm nước |
| Gói / Thùng |
Tấm tiếp xúc 8-VDFN |
| Gói thiết bị của nhà cung cấp |
8-SƠN (3x3) |
Các tính năng chính
Phạm vi nhiệt độ tiếp xúc vận hành thiết bị: -40°C đến +150°C
Dải điện áp đầu vào: 1,5V đến 6,0V
Dải điện áp đầu ra: Tùy chọn cố định 0,65V đến 5,0V / Tùy chọn điều chỉnh 0,55V đến 5,5V
PSRR cao: 38dB ở 100kHz
Độ chính xác đầu ra: ±0,85% điển hình, tối đa ±1,5%
Tùy chọn đầu ra tiết kiệm điện: Xả mở hoặc kéo đẩy
Điện áp rơi cực thấp: 265mV (tối đa) ở 1A (3,3VOUT)
Ổn định với tụ điện 1µF hoặc lớn hơn
IQ thấp: 25μA (điển hình)
xả đầu ra hoạt động
Điện trở nhiệt thấp: DRB (VSON 8 chân), RθJA = 55,5°C/W
Ứng dụng
- Đơn vị đầu ô tô
- Camera trước và sau
- Màn hình cụm ô tô
- Đơn vị điều khiển viễn thông
- Hệ thống radar tầm trung và tầm ngắn
