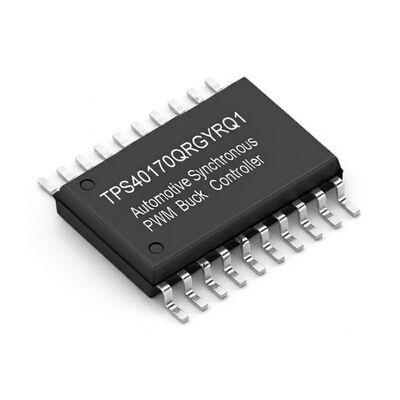

TPS40170QRGYRQ1 Bộ điều khiển Buck PWM đồng bộ cho ô tô
TPS40170QRGYRQ1 là bộ điều khiển buck PWM đồng bộ đầy đủ tính năng được thiết kế cho các ứng dụng bộ chuyển đổi DC-DC có mật độ công suất cao, độ tin cậy cao. Hoạt động với dải điện áp đầu vào từ 4.5V đến 60V, bộ điều khiển này thực hiện điều khiển chế độ điện áp với bù tiền cấp điện áp đầu vào để phản hồi tức thì với các thay đổi điện áp đầu vào. Tần số chuyển mạch có thể lập trình từ 100 kHz đến 600 kHz.
Thông số kỹ thuật chính
| Thông số |
Giá trị |
| Loại đầu ra |
Trình điều khiển bóng bán dẫn |
| Chức năng |
Giảm áp |
| Cấu hình đầu ra |
Dương |
| Cấu trúc liên kết |
Buck |
| Số lượng đầu ra |
1 |
| Pha đầu ra |
1 |
| Nguồn điện áp |
4.5V ~ 60V |
| Tần số chuyển mạch |
100kHz ~ 600kHz |
| Chu kỳ làm việc (Tối đa) |
95% |
| Bộ chỉnh lưu đồng bộ |
Có |
| Đồng bộ hóa xung nhịp |
Có |
| Tính năng điều khiển |
Giới hạn dòng điện, Bật, Điều khiển tần số, Tín hiệu tốt, Khởi động mềm, Theo dõi |
| Nhiệt độ hoạt động |
-40°C ~ 125°C (TJ) |
| Loại gắn |
Gắn trên bề mặt |
| Gói / Vỏ |
20-VFQFN Pad lộ ra ngoài |
| Gói thiết bị nhà cung cấp |
20-VQFN (3.5x4.5) |
Tính năng nâng cao
- Dải điện áp đầu vào rộng từ 4.5V đến 60V
- Điện áp tham chiếu 600-mV với độ chính xác 1%
- UVLO và trễ có thể lập trình
- Điều khiển chế độ điện áp với tiền cấp điện áp
- Tần số có thể lập trình từ 100kHz đến 600kHz
- Đồng bộ hóa tần số hai chiều với tùy chọn chính và phụ
- Bảo vệ quá dòng cảm biến FET phía thấp và bảo vệ ngắn mạch cảm biến FET phía cao với bù nhiệt tích hợp
- Khởi động mềm vòng kín có thể lập trình
- Hỗ trợ đầu ra thiên vị trước
- Tắt nhiệt ở 165°C với trễ
- Theo dõi điện áp và giám sát tín hiệu tốt
- ENABLE với tắt dòng điện thấp 1-µA
- Đầu ra LDO 8-V và 3.3-V
- Điốt bootstrap tích hợp
- Gói VQFN (RGY) 20 chân 4.5mm × 3.5mm nhỏ gọn
Bảo vệ & Giám sát Hệ thống
TPS40170QRGYRQ1 bao gồm các tính năng bảo vệ hệ thống toàn diện bao gồm UVLO có thể lập trình, bảo vệ quá dòng (OCP) có thể lập trình thông qua cảm biến FET phía thấp, bảo vệ ngắn mạch (SCP) có thể lựa chọn thông qua cảm biến FET phía cao và bảo vệ tắt nhiệt.
Các ứng dụng mục tiêu
Hệ thống hỗ trợ người lái xe tiên tiến (ADAS), Hệ thống thông tin giải trí ô tô và Màn hình cụm ô tô.
