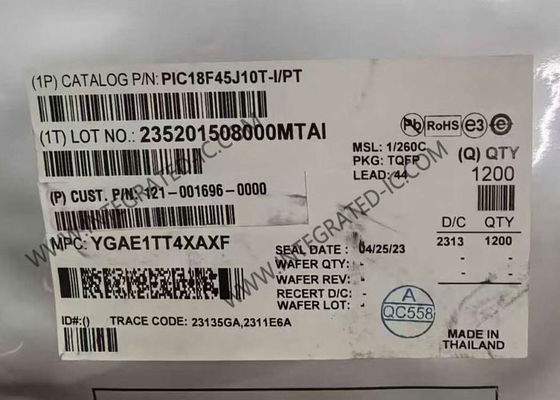

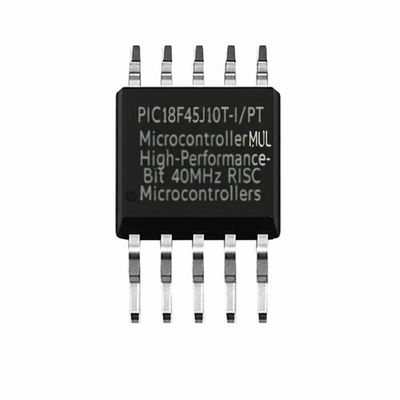

Vi điều khiển PIC18F45J10T-I/PT MCU hiệu suất cao 8-Bit 40MHz Microcontrollers RISC
PIC18F45J10T-I/PT lý tưởng cho các ứng dụng yêu cầu chi phí thấp, tốc độ cao và các thiết bị ngoại vi truyền thông nối tiếp nâng cao. Vi điều khiển này hoạt động ở tốc độ 40MHz với nguồn 3V và có USART nâng cao với khả năng LIN, hai cổng nối tiếp đồng bộ với mặt nạ địa chỉ cho I2C, làm cho nó trở thành một giải pháp đa năng tiết kiệm chi phí cho các thiết kế yêu cầu độ bền Flash 1k, EEPROM mô phỏng và nguồn xung hoặc nguồn đồng hồ bên ngoài.
Thông số kỹ thuật
| Bộ xử lý lõi |
PIC |
| Kích thước lõi |
8-Bit |
| Tốc độ |
40MHz |
| Kết nối |
I2C, SPI, UART/USART |
| Thiết bị ngoại vi |
Phát hiện/Đặt lại ngắt điện áp thấp, POR, PWM, WDT |
| Số lượng I/O |
32 |
| Kích thước bộ nhớ chương trình |
32KB (16K x 16) |
| Loại bộ nhớ chương trình |
FLASH |
| Kích thước RAM |
1K x 8 |
| Điện áp - Nguồn (Vcc/Vdd) |
2.7V ~ 3.6V |
| Bộ chuyển đổi dữ liệu |
A/D 13x10b |
| Loại bộ dao động |
Bên trong |
| Nhiệt độ hoạt động |
-40°C ~ 85°C (TA) |
Các tính năng đặc biệt của vi điều khiển
- Dải điện áp hoạt động: 2.0V đến 3.6V
- Đầu vào chịu được 5.5V (chỉ các chân kỹ thuật số)
- Bộ điều chỉnh 2.5V trên chip
- 4x Vòng khóa pha (PLL) có sẵn cho bộ dao động tinh thể và bên trong
- Tự lập trình dưới sự kiểm soát của phần mềm
- Công nghệ Flash CMOS tốc độ cao, công suất thấp
- Kiến trúc được tối ưu hóa trình biên dịch C với bộ hướng dẫn mở rộng tùy chọn
- Mức độ ưu tiên cho ngắt
- Bộ nhân phần cứng chu kỳ đơn 8 x 8
- Bộ hẹn giờ Watchdog mở rộng (WDT) với chu kỳ lập trình từ 4 ms đến 131s
- Lập trình nối tiếp trong mạch một nguồn™ (ICSP™) thông qua Hai chân
- Gỡ lỗi trong mạch (ICD) với Ba điểm ngắt thông qua Hai chân
- Các chế độ quản lý năng lượng với Chuyển đổi đồng hồ
Cấu trúc bộ dao động linh hoạt
- Hai chế độ tinh thể, lên đến 40 MHz
- Hai chế độ đồng hồ bên ngoài, lên đến 40 MHz
- Bộ dao động 31 kHz bên trong
- Bộ dao động thứ cấp sử dụng Timer1 @ 32 kHz
- Khởi động bộ dao động hai tốc độ
- Giám sát đồng hồ an toàn khi tắt máy nếu đồng hồ ngoại vi dừng
Điểm nổi bật về ngoại vi
- Nguồn/Nguồn hiện tại cao 25 mA/25 mA (PORTB và PORTC)
- Ba ngắt bên ngoài có thể lập trình
- Bốn ngắt thay đổi đầu vào
- Một mô-đun Chụp/So sánh/PWM (CCP)
- Một mô-đun Chụp/So sánh/PWM (ECCP) nâng cao với nhiều đầu ra PWM
- Hai mô-đun Cổng nối tiếp đồng bộ chính (MSSP)
- Một mô-đun USART có thể định địa chỉ nâng cao hỗ trợ RS-485, RS-232 và LIN/J2602
- Mô-đun Bộ chuyển đổi tương tự sang kỹ thuật số 10-Bit, lên đến 13 kênh
- Bộ so sánh tương tự kép với Ghép kênh đầu vào
