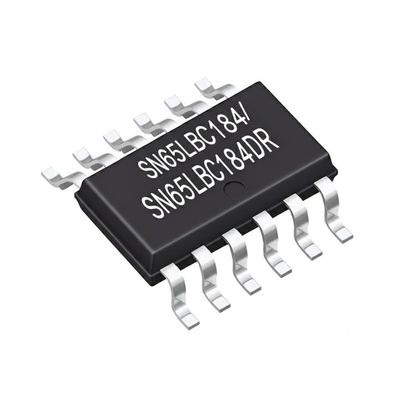

SN65LBC184DR Chip Mạch Tích Hợp Bộ Thu Phát RS-485 Bộ Thu Phát Đường Dữ Liệu Vi Sai
Mô Tả Sản Phẩm
SN65LBC184DR là một bộ thu phát đường dữ liệu vi sai trong hình dạng tiêu chuẩn của SN75176 với khả năng bảo vệ tích hợp chống lại các quá độ nhiễu năng lượng cao. Bộ thu phát này cung cấp những cải tiến đáng kể về độ tin cậy với khả năng miễn nhiễm tốt hơn với các quá độ nhiễu kết nối với cáp dữ liệu so với hầu hết các thiết bị hiện có. Nó cung cấp một giao diện đường dữ liệu đáng tin cậy, chi phí thấp, kết nối trực tiếp (không cần biến áp cách ly) mà không cần các thành phần bên ngoài.
SN65LBC184DR có thể chịu được quá độ quá áp 400W đỉnh (điển hình), đáp ứng sóng kết hợp thông thường được chỉ định trong IEC 61000-4-5, mô phỏng quá độ quá áp từ việc chuyển mạch và các hiệu ứng sét thứ cấp.
Thông Số Kỹ Thuật
| Loại |
Bộ Thu Phát |
| Giao Thức |
RS422, RS485 |
| Số Lượng Trình Điều Khiển/Bộ Thu |
1/1 |
| Song Công |
Bán Song Công |
| Trễ Trình Thu |
70 mV |
| Tốc Độ Dữ Liệu |
250kbps |
| Điện Áp - Cấp |
4.75V ~ 5.25V |
| Nhiệt Độ Vận Hành |
-40°C ~ 85°C |
| Loại Gắn |
Gắn Bề Mặt |
| Gói / Vỏ |
8-SOIC (0.154", Chiều rộng 3.90mm) |
| Gói Thiết Bị Nhà Cung Cấp |
8-SOIC |
Các Tính Năng Chính
- Tích hợp triệt tiêu điện áp thoáng qua
- Bảo vệ ESD cho các đầu cuối bus vượt quá: ±30kV IEC 61000-4-2 (phóng điện tiếp xúc), ±30kV IEC 61000-4-2 (phóng điện khe hở không khí), ±15kV EIA/JEDEC Mô hình cơ thể người
- Bảo vệ hư hỏng mạch 400W đỉnh (điển hình) theo IEC 61000-4-5
- Tốc độ quay điện áp đầu ra trình điều khiển được kiểm soát để có độ dài đoạn cáp dài hơn
- Hoạt động 250kbps trong môi trường ồn ào về điện
- Thiết kế bộ thu an toàn khi hở mạch
- Tải 1/4 Đơn vị cho phép 128 thiết bị trên bus
- Bảo vệ tắt nhiệt
- Bảo vệ lỗi khi bật và tắt nguồn
- Đáp ứng hoặc vượt quá các tiêu chuẩn TIA/EIA-485 (RS-485) và ISO/IEC 8482:1993(E)
- Dòng điện cung cấp bị vô hiệu hóa thấp: Tối đa 300µA
- Tương thích chân với SN75176
Ứng Dụng
- Mạng công nghiệp
- Đồng hồ đo tiện ích
- Điều khiển động cơ
