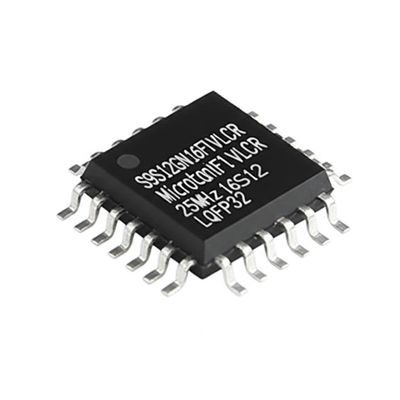

S9S12GN16F1VLCR Microcontroller MCU 25MHz 16-Bit HCS12 Microcontroller IC LQFP32
Mô tả sản phẩm
S9S12GN16F1VLCR là một bộ vi điều khiển 16 bit được tối ưu hóa, được thiết kế cho kích thước bộ nhớ chương trình thấp hơn xuống đến 16KB.Nó có một EEPROM với một kích thước khu vực xóa nhỏ 4 byte cho việc sử dụng đơn giản hóa của khách hàngMáy vi điều khiển này được nhắm mục tiêu đặc biệt cho các ứng dụng ô tô chung đòi hỏi giao tiếp CAN hoặc LIN / J2602, bao gồm bộ điều khiển cơ thể, phát hiện hành khách, mô-đun cửa,Máy điều khiển ghế, máy thu RKE, bộ điều khiển thông minh, mô-đun chiếu sáng và hộp nối thông minh.
Thông số kỹ thuật
| Dòng |
HCS12 |
| Bộ xử lý lõi |
12V1 |
| Kích thước lõi |
16 bit |
| Tốc độ |
25MHz |
| Kết nối |
IrDA, LINbus, SCI, SPI |
| Các thiết bị ngoại vi |
LVD, POR, PWM, WDT |
| Số lượng I/O |
26 |
| Kích thước bộ nhớ chương trình |
16KB (16K x 8) |
| Loại bộ nhớ chương trình |
Flash |
| Kích thước EEPROM |
512 x 8 |
| Kích thước RAM |
1K x 8 |
| Điện áp - nguồn cung cấp (Vcc/Vdd) |
3.13V ~ 5.5V |
| Máy chuyển đổi dữ liệu |
A/D 8x10b |
| Loại dao động |
Nội bộ |
| Nhiệt độ hoạt động |
-40 °C ~ 105 °C (TA) |
| Mounting Type |
Mặt đất |
| Bao gồm thiết bị của nhà cung cấp |
32-LQFP (7x7) |
| Bao bì / Vỏ |
32-LQFP |
Các đặc điểm chính
- lõi CPU S12
- Tối đa 240 Kbyte flash trên chip với ECC
- Tối đa 4 Kbyte EEPROM với ECC
- Tối đa 11 Kbyte SRAM trên chip
- Máy nhân tần số vòng khóa pha (IPLL) với bộ lọc nội bộ
- Máy dao động Pierce điều khiển kích thước từ 4 đến 16 MHz
- Máy dao động RC nội bộ 1 MHz
- Mô-đun hẹn giờ (TIM) hỗ trợ tối đa tám kênh
- Mô-đun điều chế chiều rộng xung (PWM) với tối đa tám kênh x 8 bit
- Máy chuyển đổi tương tự sang kỹ thuật số (ADC) với độ phân giải 16 kênh, 10 hoặc 12 bit
- Tối đa hai bộ chuyển đổi số-đanalog 8 bit (DAC)
- Tối đa một máy so sánh analog 5V (ACMP)
- Tối đa ba module giao diện ngoại vi hàng loạt (SPI)
- Tối đa ba module giao diện liên lạc hàng loạt (SCI) hỗ trợ liên lạc LIN
- Tối đa một mô-đun mạng khu vực điều khiển đa quy mô (MSCAN) (hỗ trợ giao thức CAN 2.0A/B)
- Bộ điều chỉnh điện áp trên chip (VREG) để điều chỉnh nguồn cấp đầu vào và tất cả các điện áp nội bộ
- Ngăn chặn định kỳ độc lập (API)
- Đề xuất điện áp cố định chính xác cho chuyển đổi ADC
- Mô-đun giảm áp tham chiếu tùy chọn để tăng độ chính xác của ADC
