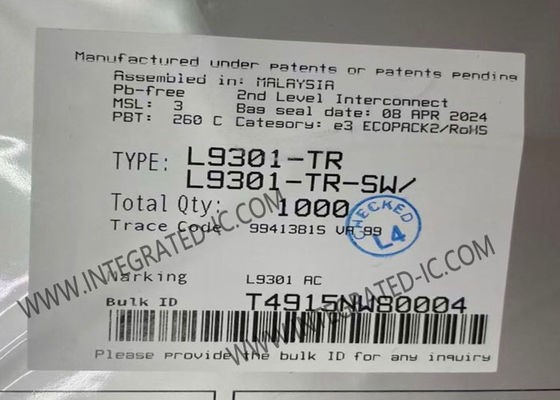

L9301-TR Chiếc chip mạch tích hợp lái xe ô tô Octal Side Low Driver với 8 trình điều khiển 8 đầu ra và 2.2 A đầu ra hiện tại trong gói PowerSSO-36

L9301-TR là một kênh octal được điều khiển bởi SPI (Serial Peripheral Interface) với 4 trình điều khiển phía cao / thấp và 4 trình điều khiển phía thấp có tính năng tích hợp PowerMOS như các diode tái lưu thông để điều khiển tải PWM.

L9301-TR chứa 12 PowerMOS: 4 trình điều khiển bên cao / thấp có thể cấu hình với Ronmax = 0,6 Ω (DRN1-4, SRC1-4), 4 trình điều khiển bên thấp với Ronmax = 0,6 Ω (OUT1-4) và 4 trình điều khiển bên thấp với Ronmax = 0.3 Ω (OUT5-8).

• Có trình độ AEC-Q100
• Tám PowerMOS tích hợp có thể cấu hình như:
  • 8 bên dưới ON-OFF với RON ((max) = 0,3 Ω @ Tj = 175 °C
  • PWM phía cao / thấp với RON ((max) = 0,6 Ω @ Tj = 175 °C và 4 Bên thấp với RON ((max) = 0,3 Ω @ Tj = 175 °C
• Điện áp cung cấp pin hoạt động 5V đến 18V
• Điện áp cung cấp Vdd hoạt động từ 4,75 V đến 5,25 V
• Các đầu vào logic tương thích với TTL/CMOS
• Điện áp đầu ra kẹp 37 V kiểu. trong cấu hình phía thấp
• Giao diện SPI để điều khiển đầu ra và truyền thông dữ liệu chẩn đoán
• Các đầu vào PWM bổ sung cho 8 đầu ra
• Bảo vệ nhiệt độ quá cao
• Trọng lượng mở, viết tắt là GND, viết tắt là VB
• Chẩn đoán quá dòng trong chế độ khóa hoặc không khóa cho mỗi kênh
• SR được kiểm soát để cải thiện hành vi EMC

• Ô tô
• Cơ thể và tiện lợi
• Chassis và an toàn
• Đường truyền động cho ICE
