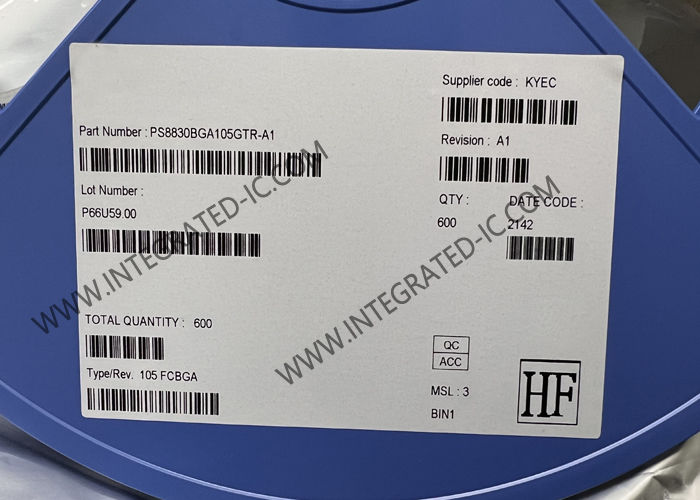

Chip mạch tích hợp PS8830BGA105GTR-A1 Full Feature USB4 Retimer cho các ứng dụng máy chủ

PS8830BGA105GTR-A1 là Retimer USB4®, DisplayPort ™ 2.0 và Thunderbolt ™ 4.0 cho các ứng dụng máy chủ. Nó phù hợp với thông số kỹ thuật USB4 và USB 3.2 và các thông số kỹ thuật USB-IF liên quan đến việc giải quyết các hỗ trợ và hỗ trợ chế độ thay thế và phù hợp với chế độ thay thế VESA DisplayPort trên tiêu chuẩn USB Type-C® 2.0.

Ngoài toàn bộ USB4 Gen 3 × 2 và USB 3.2 Gen 2 × 2 hỗ trợ và hỗ trợ DisplayPort 4 Lane lên đến UHBR20, PS8830 hỗ trợ hoạt động đa chức năng của USB 3.2 Gen 2 × 1 với hỗ trợ DP 1 hoặc 2 làn đường được xác định bởi tiêu chuẩn chế độ ALT DP. Với chế độ USB4 và ALT được kích hoạt hoàn toàn, các tính năng PS8830BGA105GTR-A1 cung cấp một giải pháp Retimer hiệu suất cao đơn giản nhưng linh hoạt cho tính toàn vẹn tín hiệu tốc độ cao và biên độ tuân thủ tại ổ cắm USB-C. Nó cũng cung cấp sức mạnh dự phòng cực thấp để mở rộng thời lượng pin hệ thống cũng như hệ sinh thái USB4 và trải nghiệm người dùng.

• Hỗ trợ USB4 Gen 3 × 2 (40Gbps x 2 làn) và Gen 2 × 2 (20Gbps x 2 làn)
• Tương thích ngược với USB 3.2 Gen 2 × 2 (mặc định được chỉ định USB4)
• Hỗ trợ các chế độ công suất thấp USB U1, U2 và U3
• Hỗ trợ các chế độ thay thế DisplayPort 2.0 với tỷ lệ liên kết DP RBR, HBR, HBR2, HBR3, UHBR10, UHBR13.5, UHBR20
• Hỗ trợ các chế độ không trong suốt và minh bạch của LTTPR
• Hỗ trợ chế độ thay thế Thunderbolt 4.0 với 10.3125Gbps và 20.625Gbps
• Hỗ trợ chuyển tiếp đồng hồ
• Công tắc AUX/LSX tích hợp cho SBU
• Bộ cân bằng CTLE và DFE thích ứng
• Tích hợp các điện trở chấm dứt khác biệt 85Ω
• Cung cấp 3,3V với bộ điều chỉnh chuyển mạch tích hợp trên chip
• Gói BGA 6x6mm 105 bóng

• Notebook, máy tính để bàn và máy tính bảng
• Ứng dụng máy chủ USB Type-C
